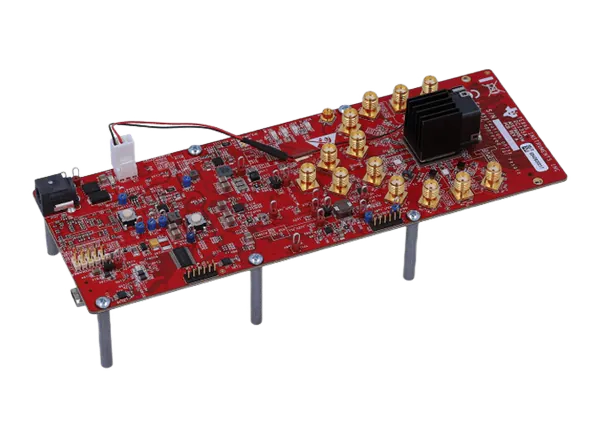

德州仪器AFE7900EVM评估模块(EVM)是一种射频采样收发平台，可同时支持多达4个发射、4个接收和2个反馈(4T4R+2FB)通道。该模块评估AFE7900，这是一个四通道rf采样模拟前端(AFE)。AFE7900包括14位12GSPS数模转换器(dac)， 14位3GSPS模数转换器(adc)，以及一个片上集成锁相环/压控振荡器(PLL/VCO)，用于dac和adc的高频时钟生成。

AFE7900EVM可选择在每个通道中使用双数字上、下转换器，以同时合成和数字化具有高动态范围的多个宽带信号。支持接收通道的片上集成数字步进衰减器(DSA)和发射通道的DSA功能。8个兼容JESD204B/ c的SerDes收发器，最高运行29.5Gbps，可用于通过板载现场可编程门阵列(FPGA) mezz扣卡(FMC)连接器向AFE7900提供输入和输出。

AFE7900EVM包括LMK04828时钟发生器，为AFE片上锁相环提供参考信号，并为JESD204B/C协议生成所需的SYSREF信号。还包括提供超低相位噪声外部时钟解决方案的选项。德州仪器AFE7900EVM实现了一种高效的低掉电(LDO)低功率管理解决方案，仅使用DC-DC转换器对所需的电源轨道。该设计与TI模式/捕获卡解决方案(TSW14J57EVM)(单独出售)和许多FPGA开发套件接口。

特性

• 允许评估4T4R+2FB rf采样AFE7900溶液

• JESD204B/C数据接口，简化数字接口;符合29.5Gbps的车道率

• 支持JESD204B/C同步和兼容性

• 基于dc - dc的LDO-less电源管理解决方案的选项

• LMK04828支持板载时钟解决方案，并用于生成SYSREF

• 芯片内插/抽取滤波器以降低的采样率和提高的信噪比(SNR)输入/输出样本数据

 内容

• AFE7900评估模块

• USB电缆

• 电力电缆
