亚德诺半导体ADRV9003窄带/宽带射频收发器是一款高度集成的射频收发器，具有单通道发射器、双通道接收器、集成合成器和数字信号处理功能。ADRV9003是一种高性能、高线性、高动态范围收发器，设计用于性能与功耗系统优化。该设备是可配置的，非常适合要求高，低功耗，便携式和电池供电的设备。ADRV9003操作频率从30MHz到6000MHz，覆盖UHF、VHF、工业、科学和医疗(ISM)频段，以及高达40MHz的窄带(kHz)和宽带操作中的蜂窝频段。ADRV9003同时支持TDD和FDD操作。

该收发器由直接转换信号路径与最先进的噪声数字和线性。每个完整的接收机和发射机子系统包括直流偏置校正、正交误差校正(QEC)和可编程数字滤波器，消除了在数字基带中对这些功能的需要。此外，还集成了多种辅助功能，如辅助模数转换器(adc)、辅助数模转换器(dac)和通用输入/输出(gpio)，以提供额外的监控和控制能力。

全集成锁相环(pll)提供高性能，低功耗，分数n频率合成的发射机，接收机和时钟部分。精心的设计和布局技术提供了高性能个人无线电应用所需的隔离。所有压控振荡器(VCO)和环路滤波器组件集成在一起，以最小化外部组件数量。本振(LOs)具有灵活的配置选项，包括快速锁定模式。该收发器包括低功耗睡眠和监测模式，以节省电力和延长便携式设备的电池寿命，同时监测通信。

亚德诺半导体ADRV9003核心可以直接从1.0V, 1.3V和1.8V稳压器供电，并通过标准的4线串行端口进行控制。其他电压电源提供适当的数字接口电平，并优化接收机、发射机和辅助转换器的性能。支持高数据速率和低数据速率接口，可配置CMOS或LVDS (serial synchronous interface)串行同步接口。ADRV9003封装在一个12mm × 12mm, 196球芯片级封装球网格阵列(CSP_BGA)中。

特性

• 单通道发射器和双通道接收器的高度集成收发器

• 频率范围:30MHz ~ 6000MHz

• 发射机和接收机带宽从12kHz到40MHz

• 两个完全集成的，分数n RF合成器

• LVDS和CMOS同步串行数据接口选项

• 低功率监视器和睡眠模式

• 多片同步功能

• 快速跳频

• 动态数据速率和抽样速率的动态配置文件切换

• 完全可编程通过4线SPI

• 12mm × 12mm, 196球CSP_BGA

应用程序

• 关键任务的通信

• 甚高频(VHF)，超高频(UHF)，蜂窝到6GHz

• 时分双工(TDD)和频分双工(FDD)应用

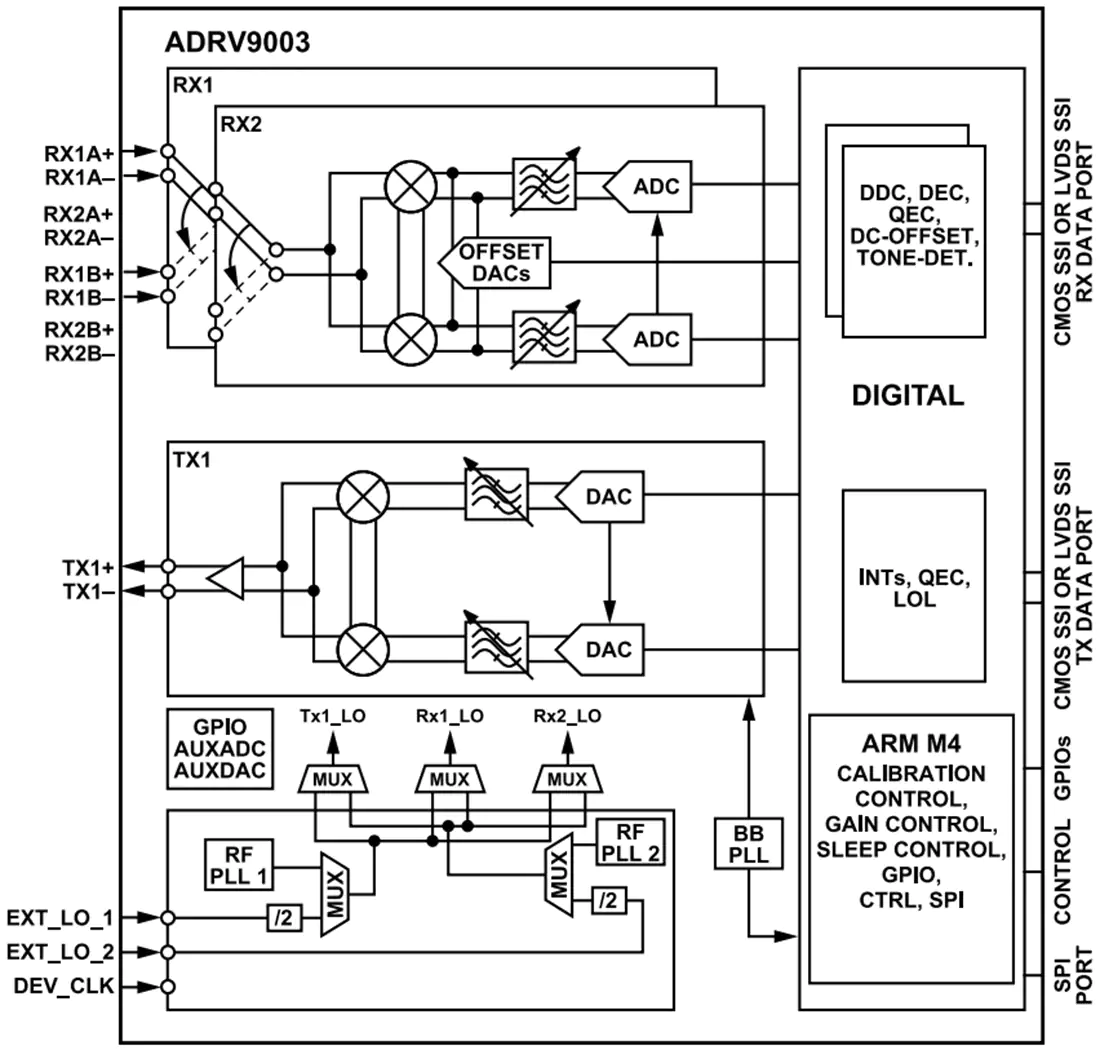

原理框图
