亚德诺半导体AD9986 4T2R直接射频发射机和观察接收机是一个高度集成的设备，具有16位，12GSPS最大采样率的RF DAC核和12位，6GSPS速率的RF ADC核。AD9986提供4个发射机通道和2个接收器通道，具有4个发射机，2个接收器(4T2R)配置。

ADI AD9986 4T2R直接射频发射机和观测接收机设计用于2天线和4天线发射机的应用，需要宽带宽的观测接收路径来实现数字预失真。AD9986在单通道模式下提供高达6GSPS的复杂传输和接收数据速率。设备支持的最大无线信道带宽分别为1.2GHz和2.4GHz，用于发送和接收路径(4T2R)。AD9986具有16车道，24.75Gbps JESD204C或15.5Gbps JESD204B串行数据端口，片上时钟乘子和数字信号处理。这些能力是针对多波段，直接到射频无线电应用。

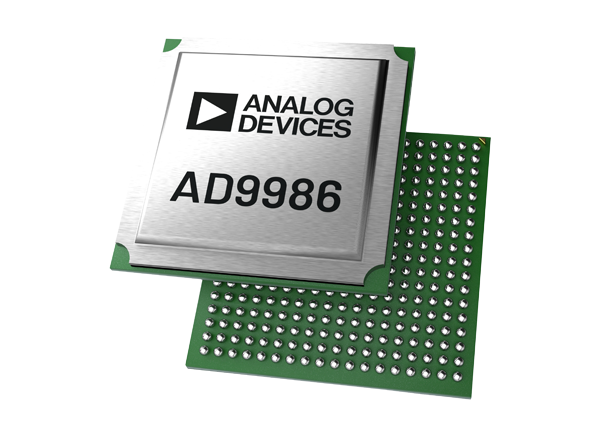

AD9986射频发射机和观测接收机可在一个15mm × 15mm, 324球BGA 0.8mm间距。

特性

• 灵活可重构无线电通用平台设计

• 外部RFCLK输入选项

• 发射/接收通道带宽高达1.2GHz/2.4GHz (4T2R)

• RFDAC/RFADC射频频率范围可达7.5GHz

• 具有多芯片同步的片上锁相环

• 通用的数字特征

• 8个精细复合DUCs和4个粗复合DUCs

• 8个精细复合DDCs, 4个粗复合DDCs, 2个独立复合DDCs

• 每个DUC/DDC 48位NCO

• 可配置的数字上下转换(DDC和DUC)

• 可编程192抽头pir滤波器接收均衡

• 支持4种不同的配置文件通过GPIO加载

• 收到AGC的支持

• 快速检测，低延迟，快速AGC控制

• 慢速AGC控制信号监视器

• 专用AGC支持引脚

• 传播公司的支持

• 可编程延迟和增益每传输数据路径

• DPD观测路径的DDC延迟粗调整

• 辅助功能

• 功率放大器下游保护电路

• 片上温度监测单元

• 可编程的GPIO引脚支持不同的用户配置

• ADC时钟驱动器具有可选择的分割比

• TDD省电选项和共享adc

• SERDES JESD204B/JESD204C接口，16 lanes，最高24.75Gbps

• 每个DAC和ADC有8个通道

• JESD204B兼容最高15.5Gbps车道速率

• JESD204C兼容最高24.75Gbps的车道速率

• 支持真实或复杂的数字数据(8位、12位、16位或24位)

• 15mm × 15mm, 324球BGA, 0.8mm间距

应用程序

• 无线通信基础设施

• W-CDMA, LTE, LTE- a, Massive-MIMO

• 微波点对点、e波段和5G毫米波

• 宽带通信系统

• DOCSIS 3.1和4.0 CMTS

• 通信测试和测量系统

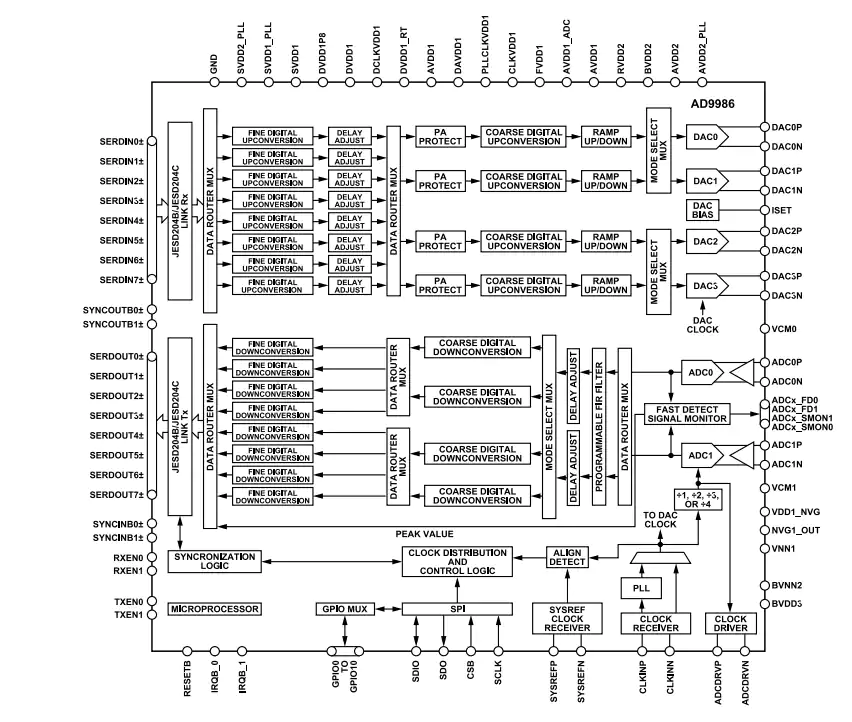

框图
