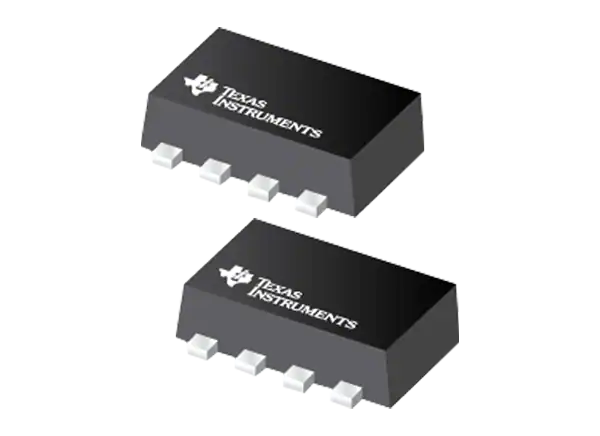

德州仪器TPS2116优先功率复用器额定电压为1.6V至5.5V，最大额定电流为2.5A。该器件使用n通道mosfet在电源之间切换，同时提供一个控制的转换速率时，电压首次施加。由于其低静态1.32uA(典型)和低待机电流50nA(典型)，TPS2116是理想的系统，电池连接到其中一个输入。当使用时，这些低电流延长了电池的寿命和操作。

德州仪器TPS2116可以根据应用程序配置两种不同的切换行为。自动优先模式优先连接到VIN1的电源，当VIN1下降时切换到二次电源(VIN2)。手动模式允许用户切换GPIO或使信号在通道之间切换。

特性

• 输入电压范围1.6V ~ 5.5V

• 最大连续电流2.5A

• 40米欧姆(典型的)导通电阻

• 50nA(典型)VIN2待机电流

• 1.32uA(典型)静态电流

• 切换模式

• 优先模式

• 手动模式

• 控制输出转率

• 3.3V下1.3ms(典型)

• 当VOUT >VINx

• 热关机

应用程序

• 备用电池系统

• 静电计

• 马达驱动器

• 楼宇自动化

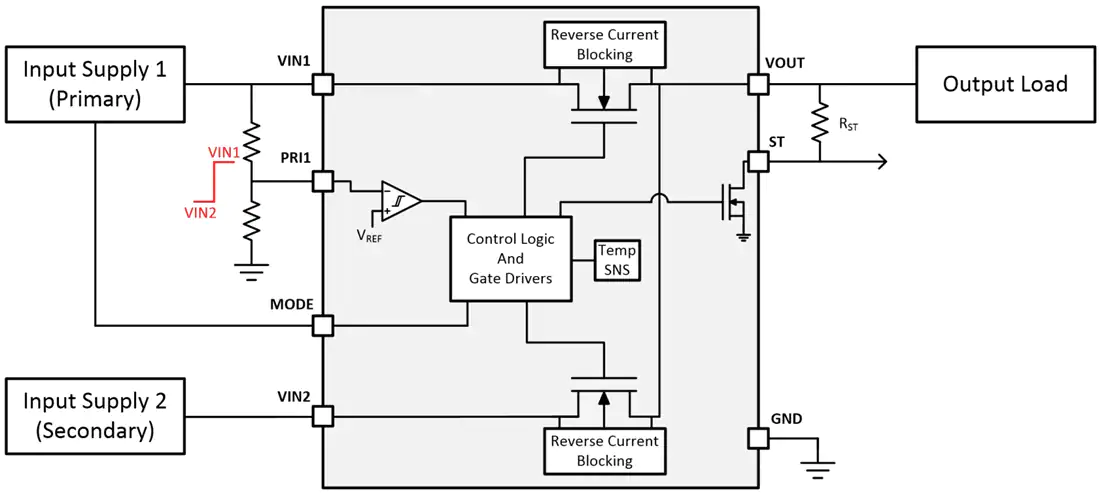

原理框图
