onsemi AXM0F343超低功耗子ghz无线SoC为低功耗和远程物联网应用提供了单芯片无线解决方案。SoC结合了经过现场验证的窄带AX5043射频收发器和高性能Arm Cortex -M0+微控制器(MCU)。AXM0F343提供广泛的调制方案，频率范围从27MHz到1050MHz，数据速率从100bps到125kbps。

AXM0F343无线电核心的软件可编程性使得可以为使用不同软件的应用程序共享一个共同的硬件设计。对于强大的网关实现，还可以使用该设备实现多协议解决方案。

集成的频率合成器可以产生27MHz到1050MHz的任意载波频率。当频率低于400MHz时，集成VCO使用外接电感器，但当频率高于400MHz时，可以使用集成电感器。

AXM0F343接收器非常强大，可以实现行业领先的灵敏度低至-137dBm，同时消耗小于10mA的电流。集成分集控制器包含在需要天线分集的应用中，可以通过GPIO引脚自动控制外部天线开关。接收器还具有无线电唤醒(WOR)功能，允许MCU在无线电事件之间尽可能长时间地休眠，从而降低功耗。

Arm Cortex-M0+核心的高性能运行高达40MHz，有两种内存配置:

• AXM0F343-64包括64kBytes的Flash和8kBytes的RAM

• AXM0F343-256包括256kBytes的Flash和32kBytes的RAM

外设包括2个USART, SPI控制器，I(2)C，各种多功能定时器，看门狗，2个比较器，4对PWM通道，12位ADC, AES引擎，CRC引擎，真随机数发生器和一个温度传感器。

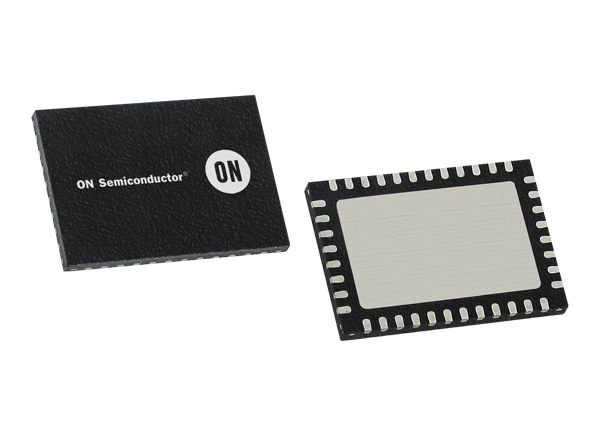

onsemi AXM0F343无线SoC可在一个无pb的5.0mm x 7.0mm QFN-40封装。

特性

• 集成Arm Cortex-M0+和窄带sub-GHz射频收发器的超低功耗片上系统(SoC)

• 基于AX5043的窄带子ghz射频收发器

• 可编程载波从27MHz到1050MHz

• -137年dbm接收机灵敏度

• 数据速率从100bps到125kbps

• 支持FSK、MSK、4-FSK、GFSK、GMSK、ASK、AFSK和PSK调制

• 无线电唤醒(WOR)使接收机平均电流消耗最小

• 兼容AX50xx系列收发机和soc

• 先进的超低功耗模式，优化极长的电池寿命

• 休眠模式，唤醒计时器运行在低至600nA

• GPIO只有230nA唤醒的关机模式

• Arm 32位Cortex-M0+

• 内存

• 256 kb嵌入式闪存

• 32 kb的内部RAM

• 64 kb嵌入式闪存

• 8 kb的内部RAM

• axm0f343 - 64

• axm0f343 - 256

• 灵活的内部和外部时钟选项

• 3通道Arm PL230µm DMA控制器

• 高安全性:AES、CRC、True随机数生成器

• 硬件加速器和调试端口锁

• 2个USART、SPI控制器和I(2)C通信接口

• 系统定时器、三个16位通用定时器、32位定时器、32位唤醒定时器和32位看门狗定时器

• 迴路

• 四个捕获/比较PWM

• 可编程的GPIO 19日

• 12位1M采样/s ADC，最多可达6通道

• 两个比较器

• 灵活销映射与横杆

• 内部40MHz高速RC振荡器，软件校准选项针对一个参考时钟灵活的系统时钟

• 可选低频晶体振荡器，精确的低功耗计时

• 断电和开机复位检测

• 内部温度和电压传感器

• -40°C至+85°C的工作温度范围

• 5.0mm x 7.0mm QFN-40包装

• Pb-Free设备

应用程序

• 智能计量

• 智能城市

• 电子货架标签(ESL)

• 安全应用

• 工业物联网和传感器网络

• 家庭和楼宇自动化

• 照明及遥控

• 智能零售和资产管理

资源

• 数据表

• 产品概述

• 编程手册

• 机械情况概述

应用笔记

• AX5043 0dBm / 8mA TX和9.5mA RX 868MHz频段配置

• 最佳合成器相位噪声的VCO电流校准

• 带有TCXO参考时钟的AX5043

• AX5043应符合ETSI EN 300 220-1的要求

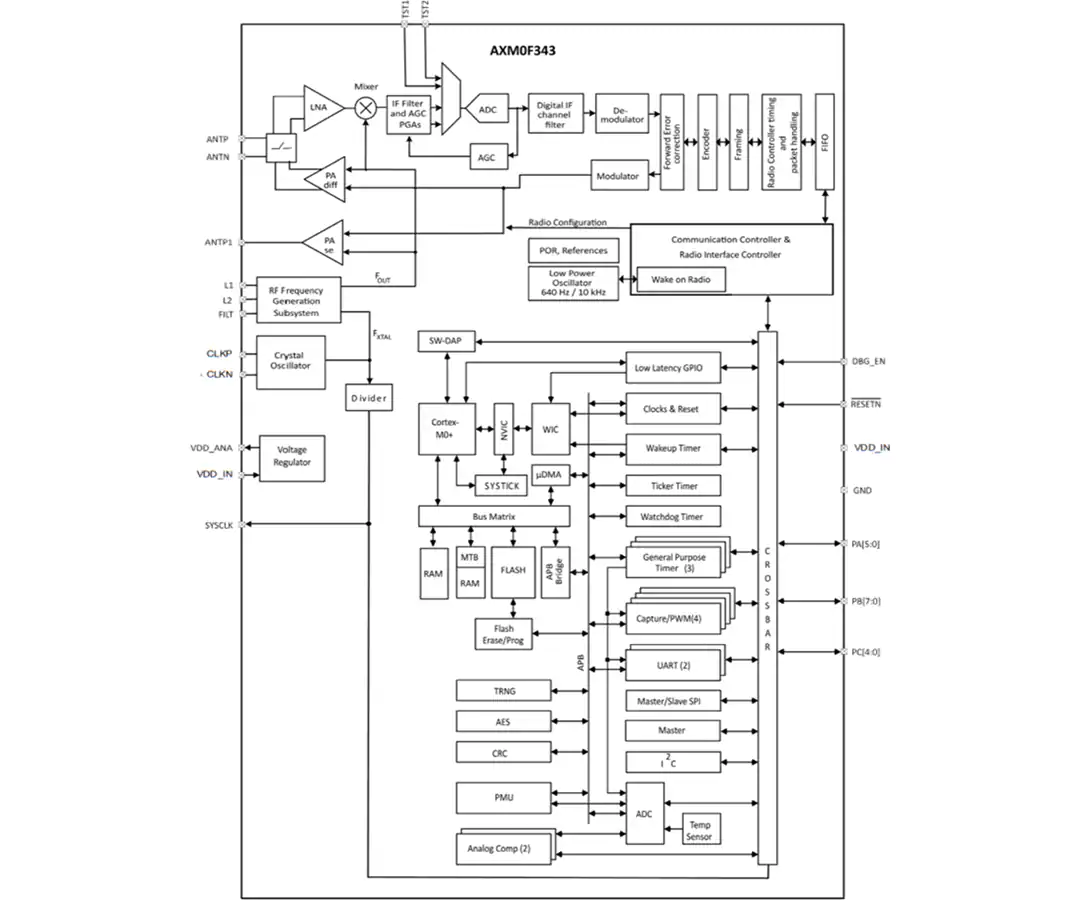

框图
