德州仪器JFE150音频n通道JFET是一个Burr-Brown 离散JFET，使用德州仪器的现代，高性能，模拟双极工艺建造。JFE150具有以前在旧的离散JFET技术中没有的性能。JFE150提供了最大的噪声功率效率和灵活性，静态电流可由用户设置，并在50µA至20mA的电流下产生优异的噪声性能。当偏置在5mA时，器件产生0.8nV/√Hz的输入参考噪声，具有极高的输入阻抗(>1 t欧姆)。JFE150还具有集成二极管连接到单独的钳位节点，以保护而无需增加高泄漏，非线性外部二极管。

德州仪器公司的JFE150可以承受40V的高漏源极电压，以及-40V的栅源极电压和栅漏极电压。温度范围:-40℃~ +125℃。该设备目前提供5针SOT-23封装。

特性

• 超低噪音

• 1.8 fa /√赫兹在1 khz

• 0.8nV/√Hz在1kHz, IDS = 5mA

• 0.9nV/√Hz在1kHz, IDS = 2mA

• 电压噪声

• 现在的噪音

• 10pA(最大)低栅极电流

• 低输入电容(VDS = 5V时24pF)

• -40V高栅漏和栅源击穿电压

• 68 ms高跨导

• 小SC70包

应用程序

• 麦克风输入

• 水听器和海洋设备

• DJ控制器、混音器和其他DJ设备

• 专业音频混音或控制面

• 吉他放大器及其他乐器放大器

• 状态监测传感器

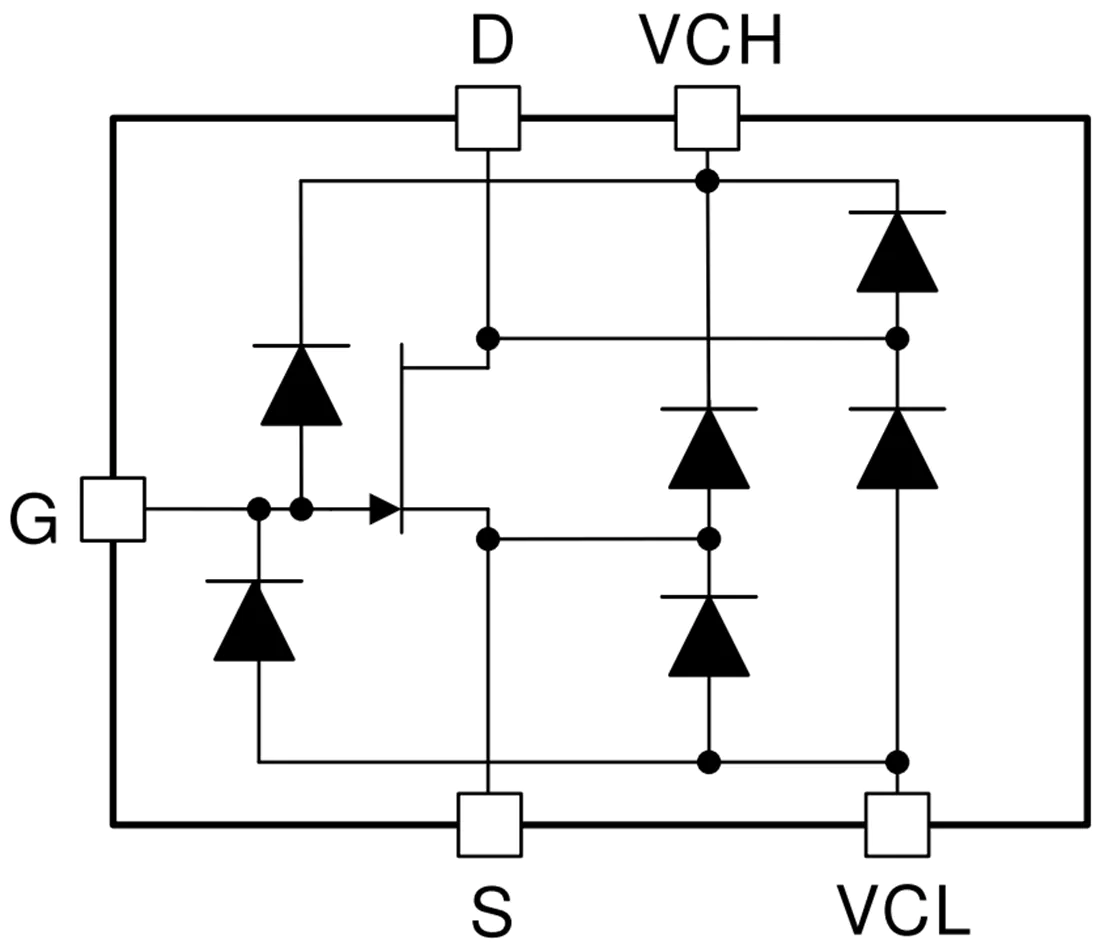

原理框图
