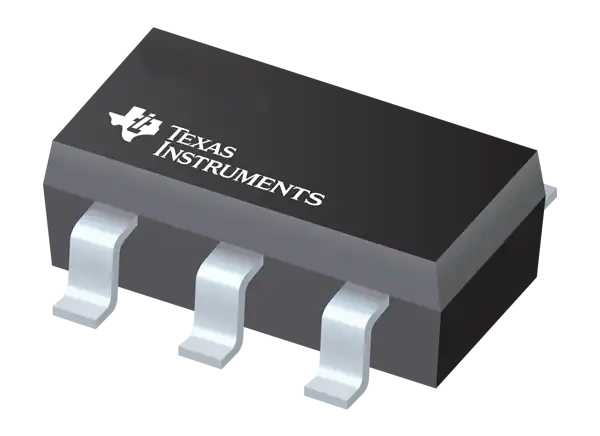

德州仪器公司OPA396精密运算放大器的特点是在一个高精度放大器中结合了高带宽(1MHz)和非常低的静态电流(23.5µa)。这些特性与轨道到轨道的输入和输出相结合，使该设备成为高增益，低功耗应用中的一个特殊选择。超低输入偏置电流为10fA，最大偏移量为100µV，过温漂移量为1.2µV/°C，在对低功耗要求较高的比率型和安培型传感器前端能够保持较高的精度。

OPA396采用德州仪器公司专有的e-trim 运算放大器技术，实现了超低偏移量和低输入偏移量漂移的独特组合，而不需要任何输入切换或自动归零技术。基于cmos的技术平台还具有现代、稳健的输出级设计，容忍高输出电容，缓解了典型低功率放大器常见的稳定性问题。

特性

• 23.5µ低我(问)

• 1 mhz带宽增益积

• 10fA(典型)低输入偏置电流

• ±100µV(最大)低偏置电压

• ±1.2µV /°C低漂移

• 1.7V至5.5V低供电电压运行

• 输入共模范围±100mV超出轨道

• 1V/µs的快速旋转速率

• 高负载电容驱动

• 60mA高输出电流驱动

• 轨到轨输出

• EMI / RFI过滤输入

• 小包装(sc - 70 - 5)

应用程序

• 便携式电子设备

• 流量变送器

• 血糖监测

• 过程分析(pH值，气体，力，湿度)

• 温度传感器

• 压力变送器

• 医疗传感器补丁

• 楼宇自动化

• 可穿戴健身和活动监控器

• 气体探测器

• 模拟摄像头

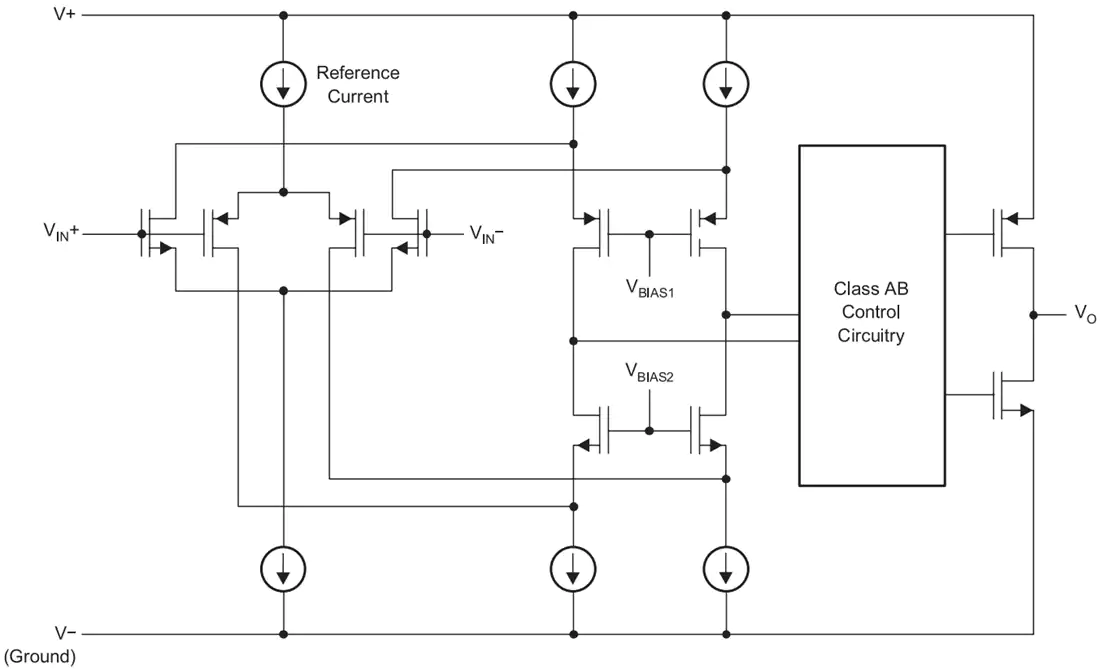

原理框图
