德州仪器BQ2945xy过电压保护装置是锂离子电池组系统的二级电压监视器和保护器。BQ2945xy上的每个单元都被独立地监测过电压条件。此外，设备上的配置方便了如果两个或三个单元中的任何一个有过电压条件时，是否在固定延迟后触发输出。在过压条件满足指定的延迟定时器后，该输出开始进入高状态。

特性

• 2系列和3系列电池过电压监测二次保护

• 固定可编程延时定时器

• 固定OVP阈值


• 可用范围从3.85V到4.6V

• 固定的OVP延迟选项4s或6.5秒

• ±10mV高精度过压保护

• 低功耗I(CC)≈1µA (V(CELL(ALL)) <V(保护))

• 低漏电流每单元输入<100nA

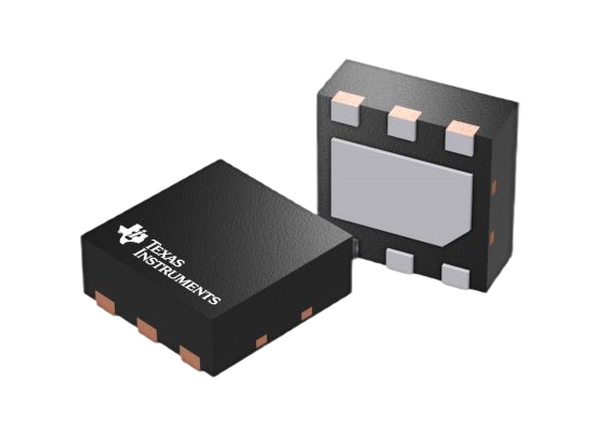

• 6-pin SON封装足迹小

应用程序

• 锂离子电池组的二级保护:


• 平板电脑

• 石板

• 电动工具

• 笔记本电脑

• 便携式设备和仪器

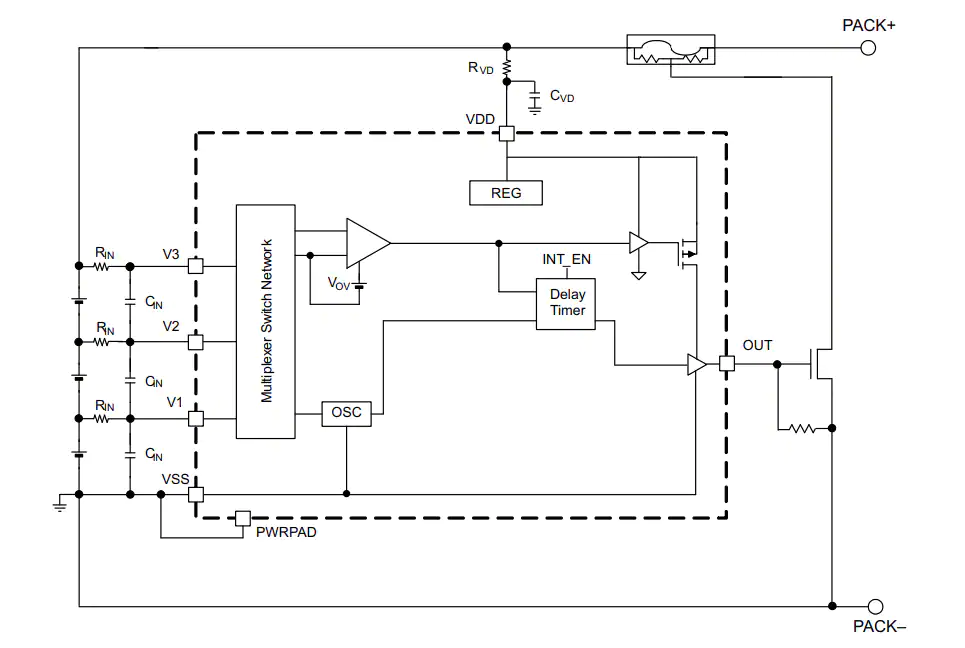

简化的示意图

框图
