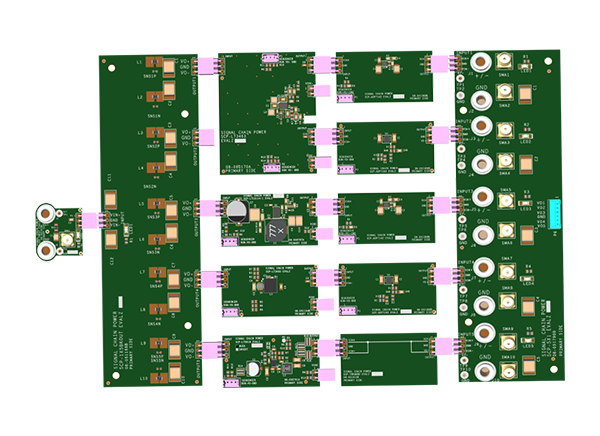

亚德诺半导体信号链功率(SCP)硬件评估平台使信号链设计者能够快速开发、原型化和评估完整的仪器仪表、测试和测量以及工业自动化精密信号链的电源解决方案。SCP利用Power by Linear 设计专业知识，并与信号调理系统工程团队共享其易于配置的即插即用系统。随着SCP硬件评估平台和SCP配置器软件工具，SCP包括完整的原理图，BOM，和PCB artwork的系统设计人员。

信号链功率(SCP)硬件评估平台组合包括许多小型、模块化的功率级元素。这些元素像积木一样快速组合在一起，以快速配置一个完整的解决方案，以瞄准精密信号链市场。为了辅助设计，SCP Configurator配套的软件工具可以获取输入电压和输出功率参数，并找出满足这些需求的最佳解决方案，因此在为任何轨道选择最佳转换器类型和部件时，不需要电力设计专业知识。Analog Devices提供了所有必要的工程辅助材料，以帮助开发和验证设计的演示手册、Ltspice文件和噪声图。

模块化设计

SCP硬件评估平台基于模块化设计，使用户能够快速重新配置其信号链系统进行对比测试。构建模块由具有各种拓扑开关稳压器以及线性稳压器、滤波器和互连板的板组成

• 切换监管机构
  开关稳压板具有广泛的升压、降压、升压、降压和逆变功能。该产品的电压范围从30V到60V，电流范围从10mA到2.0A，几乎涵盖了信号链系统设计师可能需要的任何应用。



• 线性稳压器
  该平台组合中的线性稳压板包括一组免费的正、负低噪声LDO函数和一个小型、低成本的固定正LDO。LDO对允许系统设计者尝试不同的尺寸、成本和性能折衷，以确定哪种性能水平最能满足其应用的光谱噪声密度要求。



• 过滤板
  过滤板允许在最终设计之前对无源过滤网络进行测试，或者在相邻通道串联连接数量不同的系统中充当隔离器。



• 互连板
  互连板允许扩展，集成和填补通道之间的间隙。试验台电源、负载和测量设备的多种连接类型允许连接和测试正在开发的信号链。

SCP配置器软件

信号链功率(SCP)配置器软件是信号链功率系列硬件评估板的配套应用。它适用于需要为信号链供电但不确定从哪里开始的系统设计师。给定一个输入电压范围、输出电压和预期的负载电流值，SCP配置器应用程序将构建一个“最适合”的拓扑结构，选择最合适的IC，并展示如何用所有相关的SCP硬件来构建功率树，以便为系统设计排序。灵活的系统设计的各种选项包括指定低噪音或双输出板。

• 从Analog Devices Inc.下载SCP配置器软件。

特性

• 通过即插即用终端板轻松地生产多轨配置

• 模块化设计使快速对比测试和噪声优化

• 紧凑的形式因素保持系统小

• 配置电阻是0805与超大的衬垫，便于返工

• 支持拓扑结构包括:

• Boost, Buck, Buck-Boost, SEPIC和逆变开关稳压器

• 正负极线性调节器

• 静音开关 和超高PSRR LDO产品可用于噪声关键应用
