德州仪器TPSM560R6xEVM评估模块(EVMs)的介绍、特性、及应用

来源：HQBUY 发布时间：2022-05-16

摘要： 设计用于评估TPSM560R6x同步降压电源模块的特性。

德州仪器TPSM560R6xEVM评估模块(EVMs)具有同步降压电源模块TPSM560R6x。评估模块配置为典型的4.2V到60V输入总线应用。通过配置跳线将输出电压设置为五个常用值之一。评估模块为设备提供完整的600mA输出额定电流。输入和输出电容包括以适应整个输入电压范围和评估模块上的可选输出电压。

在德州仪器TPSM560R6xEVM上提供了监测测试点，用于测量效率、功耗、输入纹波、输出纹波、线路和负载调节以及瞬态响应。控制测试点和跳线是为了使用设备的使能(EN)和电源良好(PGOOD)功能。评估模块推荐的PCB布局最大限度地提高了热性能，并最大限度地降低了输出纹波和噪声。

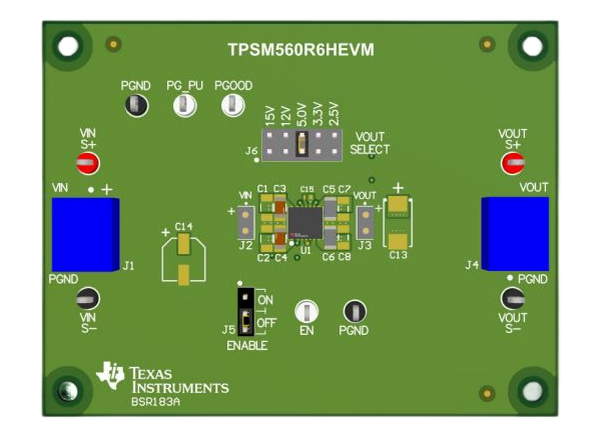

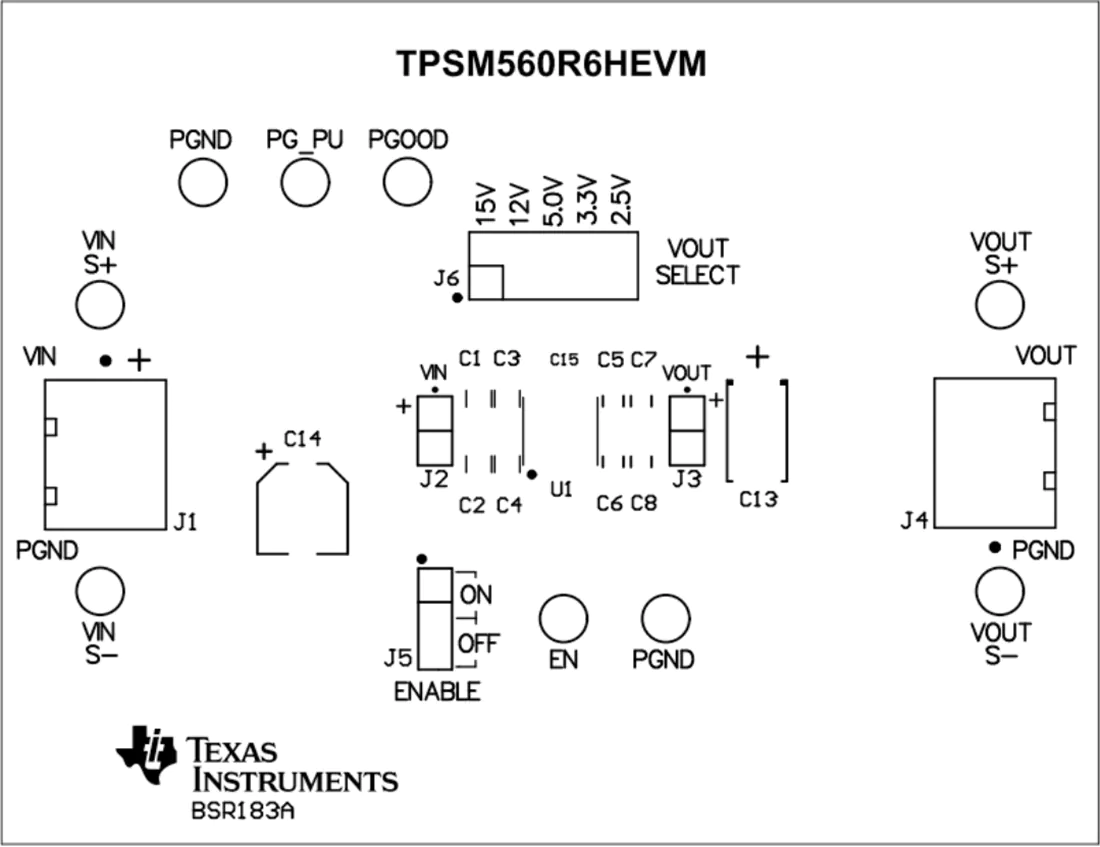

板布局
