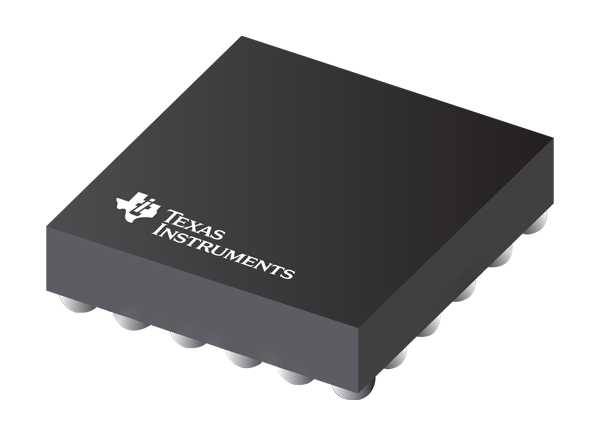

德州仪器TMUX646 10通道MIPI开关是一个优化的10通道(5差动)单极，双投双向开关用于高速应用。TMUX646是为了方便多个符合MIPI的设备连接到一个单一的CSI/DSI, C-PHY/D-PHY模块。支持SATA、SAS、MIPI DSI/CSI、LVDS、RGMII、DDR和以太网接口。该器件的带宽为6GHz，信道间失真低，信号退化小，并且有较宽的裕度来补偿布局损失。德州仪器公司的TMUX646低电流消耗满足低功耗应用的需求，包括移动电话和其他个人电子产品。

特性

• 供电范围为1.5V至5.5V

• 10通道2:1双向开关

• 支持MIPI CSI/DSI、SATA、LVDS、RGMII、DDR、以太网接口

• 断电保护:当V(DD) = 0V时，I/ o Hi-Z

• 6欧姆典型低R(ON)

• 6 ghz高带宽

• -40分贝超低相声

• 低功耗禁用模式

• 1.2 v逻辑兼容

• 双向信号通路

• 防静电保护

• 6kV人体模型(HBM)

• 2kV人体模型(CDM)

应用程序

• 移动电话

• 平板电脑

• 个人电脑和笔记本电脑

• 虚拟和增强现实

• 无人驾驶飞机

• 谈“条形码扫描器”

• 医疗

• IP netcam

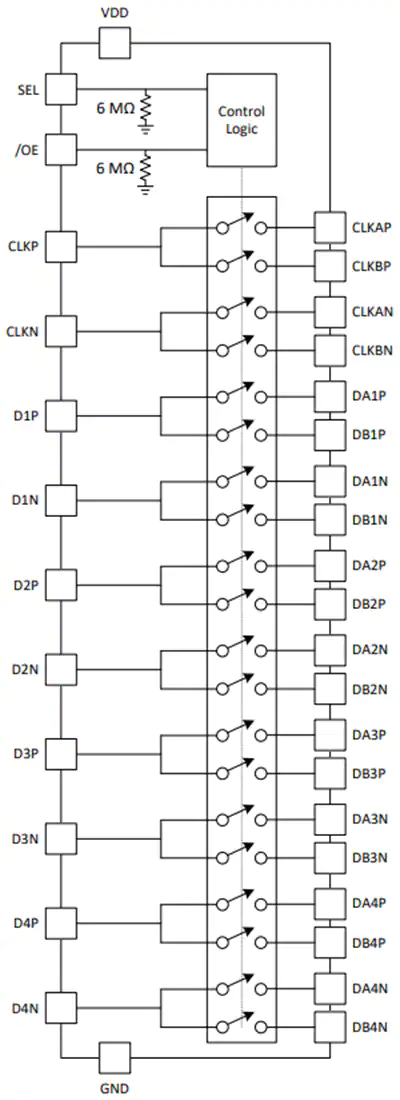

原理框图
