NXP Semiconductors 8MPLUSLPD4-PEVK Power Measurement Evaluation Kit为i.MX 8M Plus Quad/Dual和i.MX 8M Plus QuadLite应用处理器提供了全面的演示和开发平台。8MPLUSLPD4-PEVK是完全软件兼容的8MPLUSLPD4-EVK评估工具包，并包括额外的硬件，以测量运行时的i.MX 8M Plus SoC功耗。因此，8MPLUSLPD4-PEVK评估包可以作为8MPLUSLPD4-EVK的替代品。

NXP Semiconductors  i.m x8m Plus功率测量评估套件采用模块化设计，由8MPLUSLPD4-PWR计算模块和8MPLUS-BB基板组成。8MPLUSLPD4-PWR计算模块包括i.MX 8M Plus SoC、LPDDR4、eMMC、QSPI、PMIC和功率监控电路。8MPLUS-BB基板带来了广泛的连接，这是产品评估所需要的。

特性

• 处理器

• i.MX 8M Plus Quad应用处理器

• 4 Arm Cortex -A53高达1.8GHz

• 1x手臂Cortex-M7可达800MHz

• Cadence Tensilica HiFi4 DSP高达800MHz

• 机器学习(ML)加速器

• 内存

• 6 gb LPDDR4

• 16 gb eMMC 5.1

• 64 mb QSPI闪光

• 显示和摄像接口

• MIPI-DSI显示Mini-SAS连接器

• LVDS显示Mini-SAS连接器

• 2x MIPI-CSI摄像头Mini-SAS连接器

• 无线

• Wi-Fi Type 1MW 802.11 a/b/g/n/ac

• 音频

• 音频DAC

• 麦克风和耳机插孔

• 连接

• 2个10/100/1000以太网接口(1个w/ TSN)

• USB 3.0 C型电源

• USB 3.0 A型

• USB 3.0 C型

• 作为PCIe M.2接口

• 调试


• JTAG连接器

• 工具和操作系统支持

• Linux

• 安卓

• FreeRTOS

应用程序

• 麻醉监测单位

• 异常检测

• 航空电子设备

• 建筑安全

• 去纤颤器

• 发电

• 电网及配电

• 工厂自动化

• 住院的机器

• 中间飞行控制器

• 医学成像

• 的病人床上

• 视觉，先进的传感和处理板

• AI家用服务器和报警中心

• 家庭自动化

• 家庭能源显示

• 自动车辆识别

• 建筑安全

• 车队管理

• 工业控制

• 工业人机界面

• 马达驱动器

• 安全和监视

 内容

• 8 mpluslpd4-pwr计算模块

• USB 3.0到Type-C电缆

• USB - c型电源

• 8 mplus-bb基板

• USB A到微型B电缆

• 快速入门指南

软件

i.MX功率测量工具(PMT)提供对NXP i.MX8评估包的一般控制，收集车载功耗信息，并向用户提供报告。它集成了一个具有许多特性的用户友好GUI，以及一个用于命令行操作的TUI。所有操作都通过USB调试连接在兼容和支持的评估套件上执行。

PMT是用Python实现的，并且积极支持Linux操作系统发行版(Ubuntu 16.04及以上版本)和Windows操作系统(Windows 10)
及以上)。

• 从GitHub下载PMT

BCU (Board Control Utilities)是一个命令行工具，用于实时监控功耗或将数据导出到Excel中进行分析。

• 从GitHub下载BCU

文档

• 快速入门指南

• i.MX功率测量工具

• 用户指南

• 原理图

板布局(上)

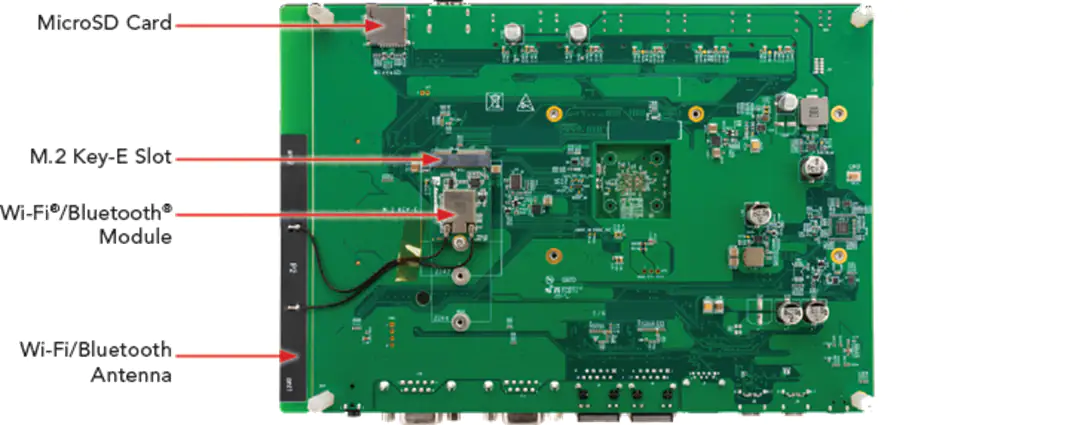

板布局(底部)

框图
