摘要: FS4508安全电源系统基础芯片(SBC)的演示和开发平台。

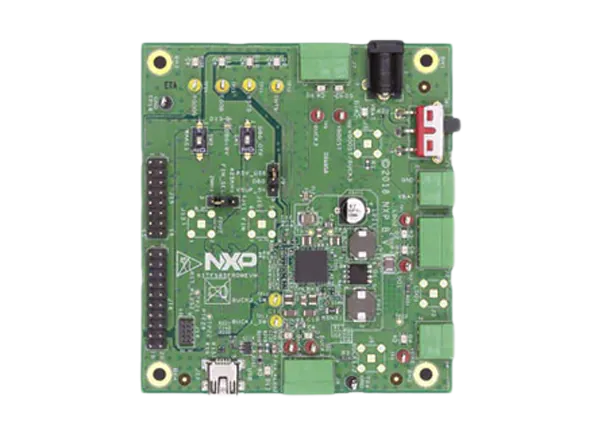

恩智浦NXP Semiconductors KITFS4508CAEEVM评估板是FS4508安全电源系统基础芯片(SBC)的演示和开发平台。MC33FS4508是一个多输出电源集成电路,支持CAN Flexible Data (FD)。FS4508 SBC具有先进的功能安全措施,针对ASIL B或D应用。
NXP Semiconductors KITFS4508CAEEVM评估板包括一个预先安装的FS4508在一个LQFP48包,并提供了对所有设备功能的完全访问。Kinetis MKL25Z MCU USB控制器可以通过USB连接访问FS4508。评估板可以通过USB连接到主机。FlexGUI图形用户界面(GUI)软件可以用来运行FS4508的功能。
该KITFS4508CAEEVM板包括一个CAN FD总线,以及允许轻松访问数字信号的连接器。

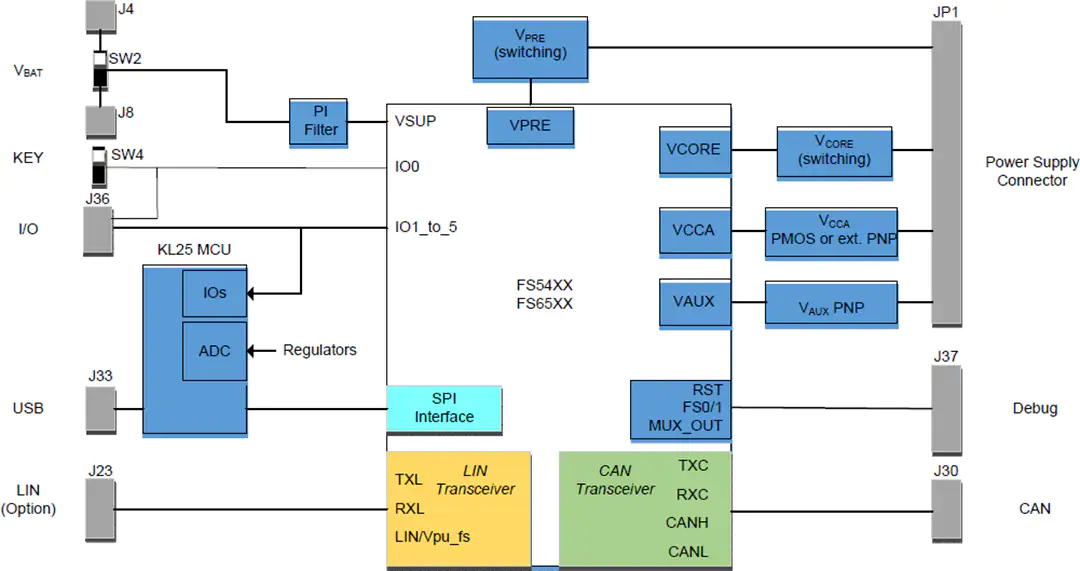

FS4508安全电源系统基础芯片
Kinetis MKL25Z MCU与USB 2.0 on - go (OTG)控制器
V(BAT)电源可通过电源插孔(2.0mm)或凤凰插头供电
V(CORE)配置:1.23V、3.3V、5.0V
V (CCA)配置:
3.3 v和5.0 v
内部晶体管或外部PNP
VAUX配置:3.3V或5.0V
降压或升压设置
DFS配置
点火钥匙开关
CAN总线
LIN总线(可选)
FS0B
FS1B(可选)
IO连接器(IO_0到IO_5)
调试连接器(SPI总线,CAN数字,LIN数字,RSTB, FS0B, INTB, Debug, MUX_OUT)
信号led给出信号和调节器的状态

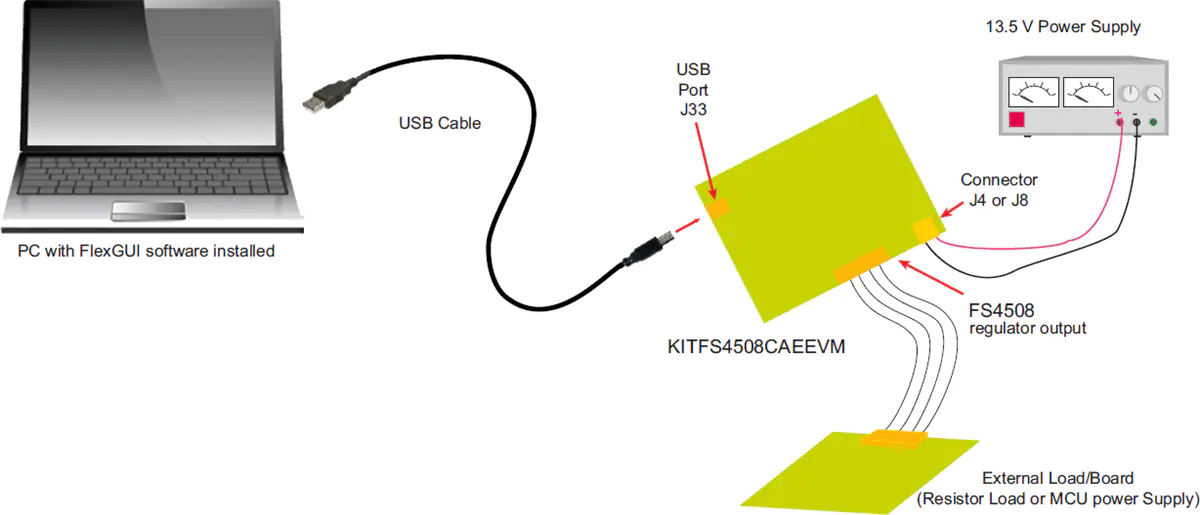

FlexGUI是一个图形用户界面(GUI)软件工具,可以轻松直观地配置和控制模拟ic的评估板。FlexGUI可以安装在任何基于Windows 7、8或10的操作系统上,并运行在Java 8上。它使用USB端口与评估板接口。
从NXP Semiconductors下载FlexGUI
用户手册
原理图
