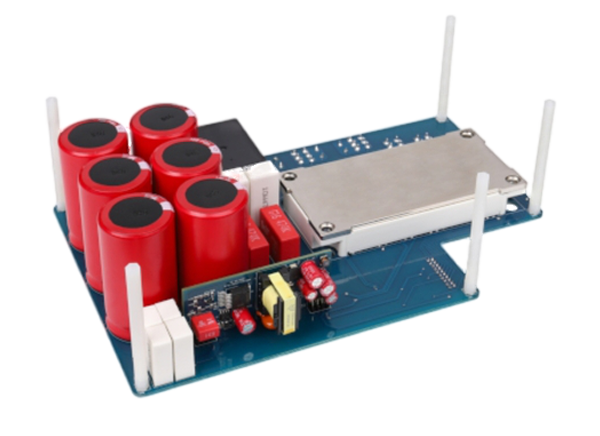

英飞凌Infineon Technologies EVAL-M1-IR2214评估板设计用于评估1200V结隔离门驱动器IR2214SS以及1200V/50A EconoPIM 3模块FP50R12KT4G。EVAL-M1-IR2214评估板包括辅助电源的子板。Infineon EVAL-M1-IR2214评估板包含门驱动芯片IR2214SS, EconoPIM 3模块FP50R12KT4G，总线电容和外围电路。

特性

• 带有保险丝的380VAC三相输入板提供基本的电气保护

• 浪涌电流限制电路，更安全的上电

• 紧凑的设计与EconoPIM 3 FP50R12KT4G，将整流，制动和逆变器集成在一个包

• IR2214SS优化了系统性能，包括增强的功能，如去饱和
  保护、软过流关断、两级通断输出、独立源/汇输出等

• 单板上+15V和+5V辅助电源

• M1接口与iMOTION 控制器板兼容

框图

俯视图

底视图
