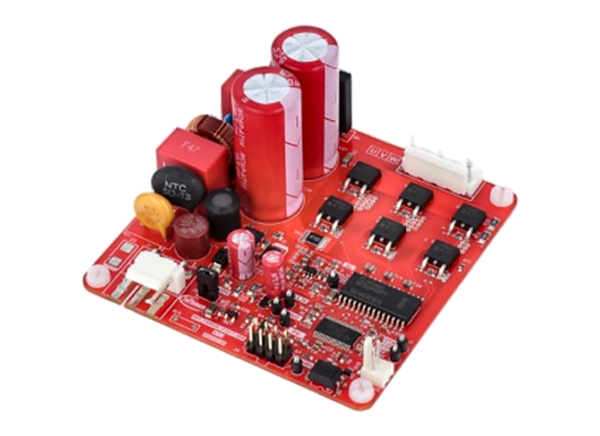

英飞凌Infineon Technologies REF_FRIDGE_C101T_6ED参考设计套件是一款iMOTION 参考设计套件，专为冰箱压缩机驱动应用的电机驱动设计。

英飞凌REF_FRIDGE_C101T_6ED参考设计套件是一个准备使用的解决方案结合英飞凌产品，如600V SOI三相门驱动IC 6EDL04I06PT, 600V RC-D2 IGBT IKD04N60RC2，数字电机控制IC iMOTION IMC101T-T038和线性稳压器IFX54211MB V33。因此，该套件很容易切换到最终的大规模生产应用板，并快速上市。

该套件为满载运行和EMI性能进行了优化，提供了图形用户界面(GUI)的易用性。

特性

• 6 edl04i06pt采用LS-SOI技术，用于PG-DSO-28封装的mos晶体管或igbt的600V全桥三相栅驱动IC

• iMOTION IMC101T-T038:运动控制引擎作为准备使用的控制器解决方案，用于无传感器和霍尔传感器电机驱动器

• IKD04N60RC2: 600V, 4A IGBT离散与反向导通驱动器2二极管在TO-252封装与改进的性能，可控性和可靠性

框图

概述
