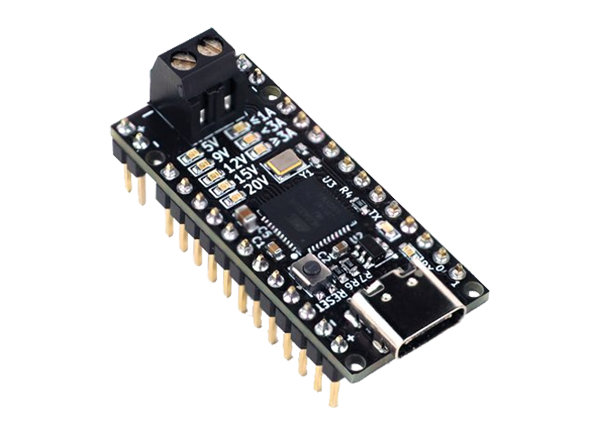

Crowd Supply PD Micro是一款arduino兼容板，设计用于提供USB Type-C电源传输，使应用程序使用电压从5V到20V。PD微是完美的项目，将需要单独的电源，如果控制板只输出3.3V或5.0V，如那些涉及电机控制或大功率led。输出电压可以通过Arduino草图使用开源电源交付(PD)库进行控制。PD Library本身消耗的内存和闪存空间不到总内存和闪存空间的一半，而留给用户代码的空间超过一半。

Crowd Supply PD Micro为目标设备提供保护，只有在协商电源准备好并满足目标电压和电流水平时才供电。PD Micro有一个板载30V 10.4A p通道MOSFET负载开关，由ATmega32U4微控制器控制。这个功能也允许用户做可编程的功率序列，就像功率定时电路。

该PD Micro可以作为一个独立的，可编程的USB - c型PD触发器，提供电力直接。通过Arduino IDE对目标电压和电流进行编程。有5个led可用于电压级别和3个led用于电流级别，这提供了一个简单的，明确的指示当前USB PD电源状态。

特性

• 权力

• FUSB302可编程USB Type‐C控制器(CC引脚上的USB PD通信)

• ESD保护D+/D-/CC1/CC2引脚

• 供电提供5V、9V、12V、15V或20V可协商供电，最高可达5A (20V时为100W)

• USB Type-C接口，用于电源传输和编程

• 德州仪器TPS62175 DC-DC降压转换器高效5V 0.5A最大输出

• 3.5mm, 2位端子排供电源输出

• 四层PCB与地平面和3mm宽的VBUS跟踪

• I / O:

• 引脚兼容Pro Micro

• 9x 10位ADC引脚

• 12x数字I/ o(与FUSB302共享INT和I(2)C总线)

• 5 x接地插脚

• 3x VBUS引脚(USB-C电源)

• 1个5V引脚(DC-DC输出)

• 单片机

• Microchip Technology ATmega32U4 8位MCU, USB控制器运行在5V和16MHz

• PD led现状:

• TX / RX活动

• 5个led电源输出电压等级

• 3个led用于电源传输电流级别

• 重置按钮

• 尺寸:1.6“x 0.7”，与额外的0.3“电源连接器引脚

• 编程:通过Arduino IDE使用默认的Arduino Leonardo板设置

资源

• 原理图

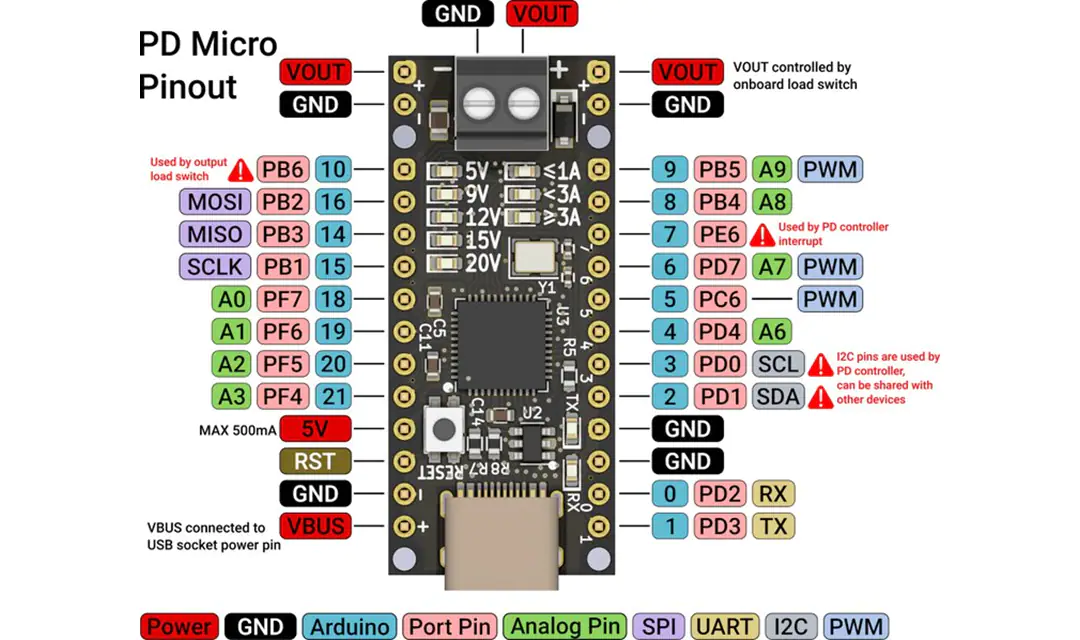

引脚分配图
