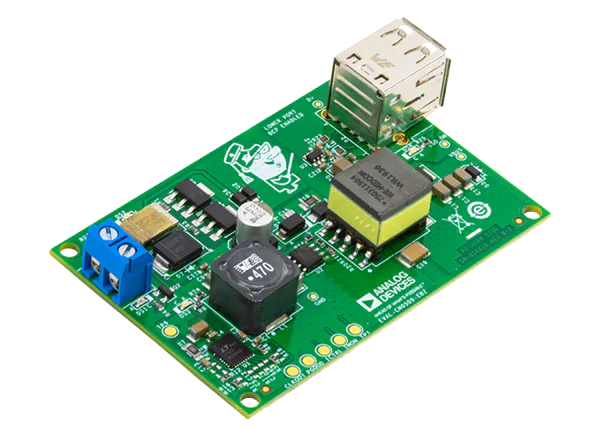

亚德诺半导体EVAL-CN0509-EBZ评估板提供了5V到100V的宽输入范围，USB充电器能够提供高达2A的5V从广泛的直流电源。EVAL-CN0509-EBZ评估板采用宽输入LTC7103 buck变换器和隔离反激变换器LT8302的组合。该电路接受从5V到100V的直流电压，并通过标准USB连接器产生一个隔离的5V电源。该电路在100V反向连接到电源时可以正常工作，绿色LED表示正确的输入极性，红色LED表示错误的输入极性。

特性

• 宽直流输入电压范围(5V至100V) USB充电器

• 反极性保护

• 双口充电，支持一个专用充电口(DCP)

必需的设备

• 直流电源(任意电压，5V至100V)

• EVAL-CN0509-EBZ评估板

• Klein Tools ET910 USB万用表测试仪(或同等设备)

• MicroUSB到USB A型电缆

• 具有USB充电能力的设备(手机、平板电脑或便携电源包)和USB充电线

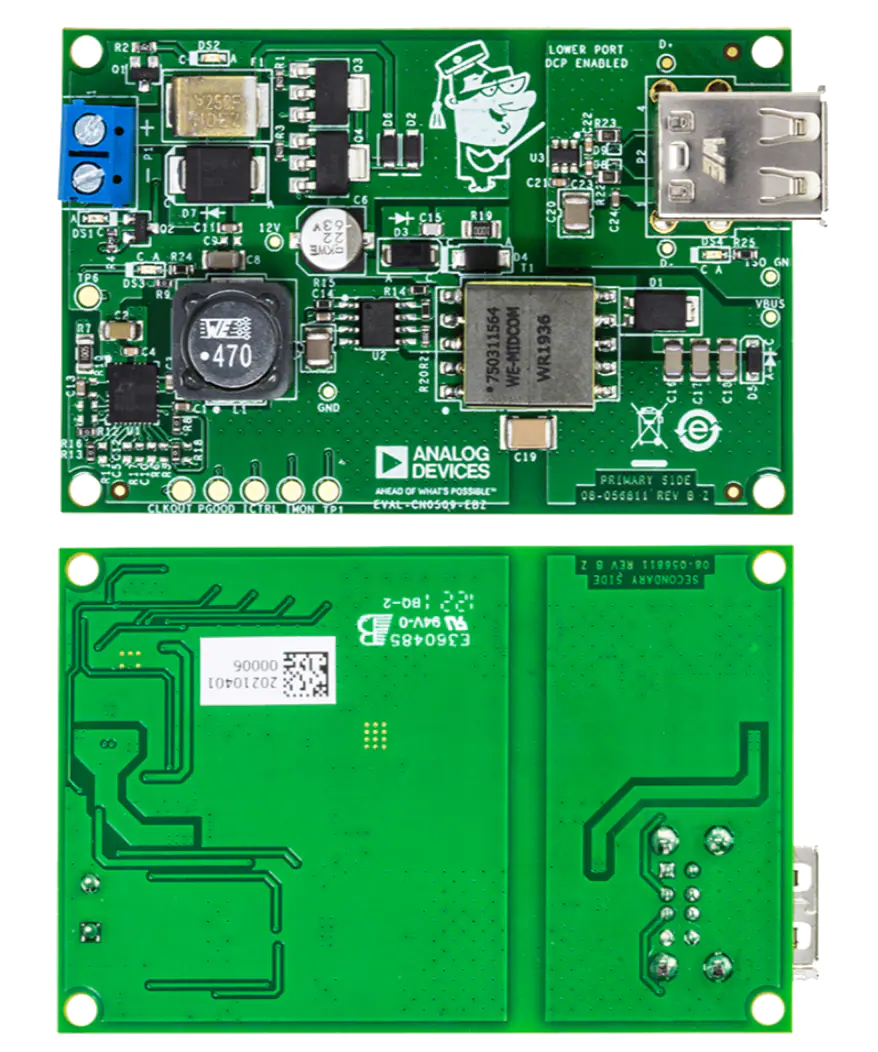

布局

示意图
