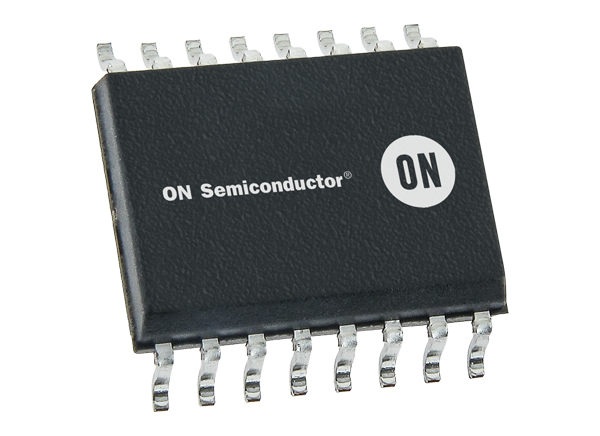

onsemi NCx57252栅极驱动器是大电流双通道隔离IGBT/MOSFET栅极驱动器与2.5kV(rms)或5kV(rms)内部电隔离从输入到每个输出。这些驱动器在输入端接受3.3V到20V的偏置电压和信号水平，在输出端接受高达32V的偏置电压。NCD(V)57252门驱动器表现出一致的性能，可以配置为双低侧或双高侧或高桥驱动器。这些门驱动器接受互补输入，并提供单独的引脚，用于禁用和死区时间控制，以方便系统设计。NCx57252驱动支持快速切换操作，可提供宽体SOIC-16和窄体SOIC-16封装。这些驱动器是理想的应用于汽车，工业，电动汽车(EV)充电器，电机控制，不间断电源(UPS)，和太阳能逆变器。

特性

• 输出峰值电流(±6.5A，±3.5A)

• 可配置为双低侧或双高侧或半桥驱动器

• 可编程重叠或死区时间控制

• 禁用引脚关闭电源排序输出

• ANB功能提供了灵活性，将驱动器设置为使用单一输入信号操作的半桥驱动器

• IGBT/MOSFET在短路时箝位

• 精确匹配的短传播延迟

• 所有电源都有严格的UVLO阈值

• 3.3V、5V、15V逻辑输入

• 2.5kV(rms)或5kV(rms)电隔离从输入到每个输出和1.5kV(rms)输出通道之间的差分电压

• 工作电压1200V(按VDE0884-11要求)

• 高共模瞬态抗扰度

• NCV前缀用于汽车和其他需要独特场地和控制变更要求的应用

• AEC-Q100合格，PPAP能力强

• 不含铅，不含卤素，不含BFR，符合RoHS标准

应用程序

• 汽车

• 工业

• 电动汽车充电器

• 不间断电源(UPS)

• 工业电源

• 电机控制

• 太阳能逆变器

框图

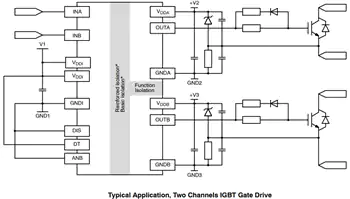

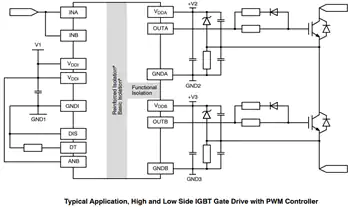

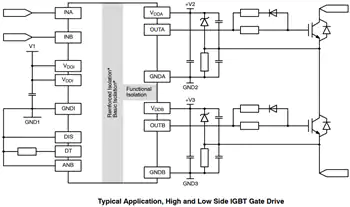

典型应用电路
