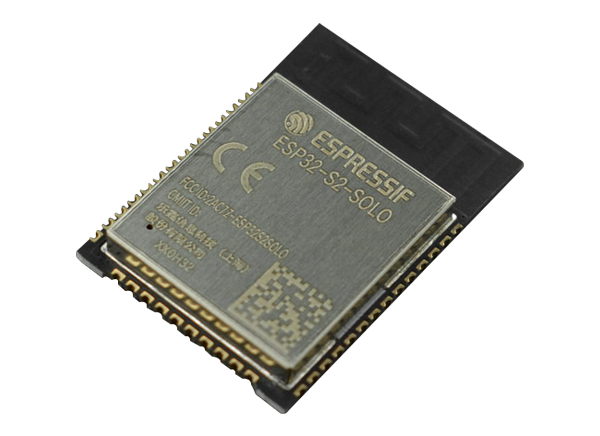

DFRobot ESP32-S2 Wi-Fi 模块(PCB天线)是通用的Wi-Fi MCU模块，具有丰富的外接设备和高性能。这些模块采用基于Xtensa 32位LX7 CPU的ESP32-S2芯片，最高可工作在240MHz。ULP协同处理器可以在芯片处于睡眠模式(CPU断电)时运行。这允许这些模块被用来监视外围设备的状态变化或检测模拟量是否超过预设的阈值。ESP32-S2模块具有外设接口，包括SPI, I(2)S, UART, I(2)C, LED, PWM, LCD接口，相机接口，ADC, DAC，触摸传感器，温度传感器和43个gpio。

ESP32-S2包括Wi-Fi子系统，该子系统集成了Wi-Fi MAC、Wi-Fi无线电和基带、RF开关、RF balun、功率放大器和低噪声放大器(LNA)。这些芯片还包括一个全速USB on - go (OTG)接口，以实现USB通信。ESP32-S2集成了先进的校准电路，允许其动态调整自身，消除外部电路缺陷或适应外部条件的变化。该芯片完全兼容IEEE 802.11b/g/n协议，提供完整的Wi-Fi解决方案。

ESP32-S2模块的工作电压范围为3V ~ 3.6V，工作温度范围为-40℃~ 85℃。典型的应用包括物联网(IoT)、可穿戴电子产品和智能家居。

特性

• 单片机:

• eFuse、安全启动、flash加密、数字签名、集成AES、SHA、RSA算法

• 细粒度的时钟门控、动态电压和频率缩放

• 内置ESP32-S2芯片，Xtensa 单核32位LX7微控制器，最高可达240MHz

• 支持多种低功耗模式:

• 安全:

• 128 kb罗

• 320 kb SRAM

• 16 kb RTC SRAM

• 无线网络:

• 802.11 b / g / n

• 高达150Mbps的数据速率

• TX/RX A-MPDU和RX A-MSDU

• 0.4µ年代保护间隔

• 工作信道的中心频率范围为2412MHz ~ 2484MHz

• 硬件:


• GPIO, SPI, UART, I(2)C, I(2)S, LCD接口，相机接口，IR，脉冲计数器，LED, PWM, USB1.1, ADC, DAC，电容触摸传感器，温度传感器

• 端口:

• 认证:

• FCC / CE-RED / SRRC

• RoHS /达到

• 射频认证:

• 测试

• HTOL / HTSL uHAST / TCT /防静电

规范

• 40 mhz振荡器

• 4 mb SPI闪光

• 工作电压范围3V至3.6V

• -40°C至85°C的工作温度范围

• ESP32-S2独唱:

• 38个别针

• 尺寸:18mm x 25.5mm x 3.1mm

• ESP32-S2 WROOM和ESP32-S2 wver:

• 42针

• 18mm x 31mm x 3.3mm尺寸

应用程序

• 物联网(IoT)

• 可穿戴电子产品

• 智能家居

• ESP32-S2 WROOM和ESP32-S2 wver:

• 通用电源物联网传感器集线器

• 通用低功耗物联网数据记录器

• 视频流媒体摄像机

• 过多的(OTT)设备

• USB设备

• 语音识别

• 图像识别

• 网状网络

• 智能建筑

• 工业自动化

• 智能农业

• 音频应用程序

• 医疗保健应用程序

• 电子玩具

• 可穿戴电子产品

• 零售及餐饮应用

• 聪明的POS机

ESP-32 S2框图

esp - 32s2机械尺寸图

ESP-32 S2示意图
