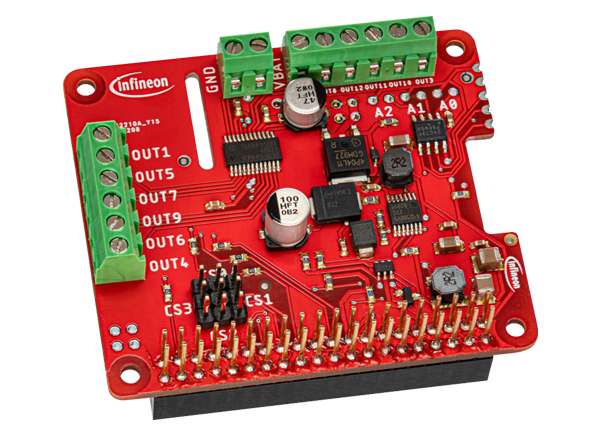

英飞凌Infineon Technologies TLE94112ES_RPI_HAT直流电机控制HAT为TLE94112ES提供了一个快速和简单的评估平台。Control HAT配备了TLE94112ES和TLS4125D0EP V50半桥驱动器。

该TLE94112ES_RPI_HAT直流电机控制HAT包括12折半桥驱动器TLE94112ES，并带有一个可用的软件库。HAT还集成了TLS4125D0EP V50同步降压转换器，可以为树莓派供电。

Infineon TLE94112ES_RPI_HAT直流电机控制HAT连接到11个电机，电阻或感应负载为树莓派建立一个自定义的应用程序。

特性

• 12路半桥式电源输出，每路0.9A(可组合至3.6A)

• 宽输入电压范围5.5V ~ 20V

• 反极性保护

• 驱动器具有过温、过流、过压、欠压保护，并可进行过流、过压、欠压诊断

• 由TLS4125D0EP V50驱动的树莓派

• 具有零点时钟诊断的SPI接口

• 增强的EMC性能

• 集成PWM发生器，3种不同频率(80Hz, 100Hz, 200Hz)

应用程序

• 汽车电机控制:暖通空调襟翼控制

• 电机应用

• 直流电机和电压控制双极步进电机

• 玩具
