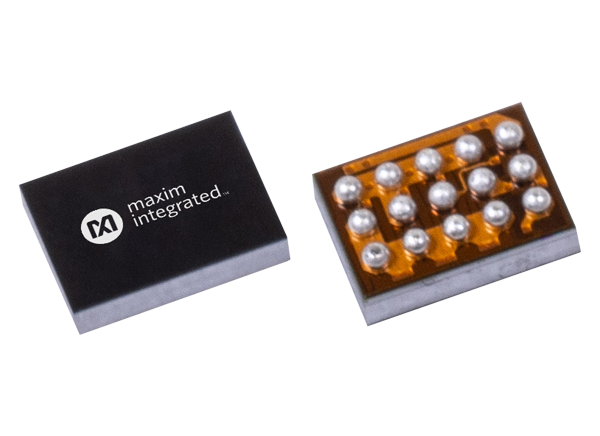

Maxim MAX17330 1-Cell充电器，燃油表和&保护器是一个28μA I(Q)的独立充电器，燃料表，保护器，和电池内部自放电检测IC为1电池锂离子/聚合物电池。当电压源存在时，使用AccuCharge 充电器技术，MAX17330通过调制充电N-FET调节充电。MAX17330可调节充电电压、电流和场效应晶体管温度。非易失性存储器灵活配置，支持独立充电。

Maxim集成的MAX17330理想二极管电路支持快速响应系统瞬态和适配器的移除，通过CHG场效应晶体管的低电压降。该IC采用ModelGauge m5 EZ算法，将库仑计数器的短期精度和线性度与基于电压的燃料计的长期稳定性结合在一起，提供行业领先的精度。该IC可自动补偿电池老化、温度和放电速率，并在各种工作条件下以毫安时(mAh)或百分比(%)提供精确的荷电状态(SOC)。

IC监控电压，电流，温度和电池的状态，以防止过/欠压，过流，短路，过/欠温，和过充电条件。它还包括内部自放电保护，使用外部高侧n - fet，以确保锂离子/聚合物电池在安全的条件下运行，从而延长电池的寿命。

特性

• 非易失可编程独立充电器

• 0.2%充电电压3.6V至4.8V，可配置

• 1%充电电流，256电流设置

• 场效应晶体管的温度限制和热调节

• Prequal和分段充电选项

• JEITA-6温度区域

• 电池健康+可编程安全/保护

• 依赖温度区域

• 过电压/ overcharge-current

• 过度充电/放电/短路电流

• / /温度下

• 零伏或大于1.8伏充电选项

• 欠压+ SmartEmpty

• 按钮唤醒/工厂船模式(0.5μA)

• ModelGauge m5 EZ算法

• 百分比，容量，空/满时间，年龄

• 周期+ 年龄预测

• 动态功率估计功率能力

• SHA-256认证，防止克隆

• 无需校准的精密测量

• 电流，电压，功率，时间，周期

• 模具温度和两个热敏电阻

• 历史记录，用户数据

• 低静态电流

• 激活FETs(28µA活性，21µA休眠)

• FETs失效(8µA ship, 0.5µA/0.1µA shutdown)

• 2线(我(2)C / SMBus )

• 1.9mm x 2.5mm 15凸0.5mm螺距WLP

应用程序

• USB PPS和直接充电

• 智能电池和混合超级电容电池

• 双屏智能手机、平板电脑

• 听得见的,这套smartwatches

• 医疗设备，健康，健身监测器

• 手持式收音机、电脑、配件

• 家庭/建筑自动化，传感器相机

• 平行电池AR/VR系统

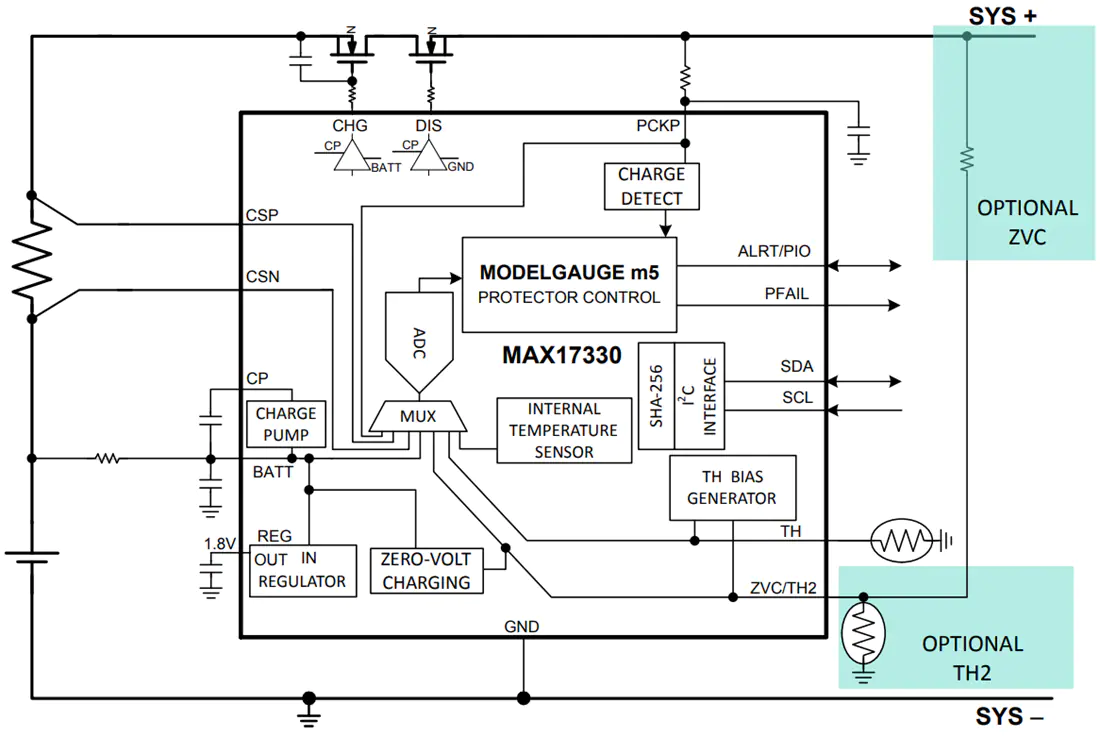

功能图
