Maxim Integrated MAX17702降压铅酸蓄电池充电器控制器是一款高效、高电压、同步降压的喜马拉雅铅酸蓄电池充电器控制器，设计用于在4.5V到60V的输入电压范围内工作。

Maxim MAX17702铅酸电池充电器控制器工作在宽-40°C至+125°C的温度范围内，为铅酸电池提供完整的充电解决方案，±4%的精确恒流调节。输出电压可编程从1.25V到(V(DCIN) - 2.1V)，调节精度±1%。该设备使用外部nMOSFET提供输入供电侧短路保护，防止电池放电。

MAX17702在恒流(CC)、恒吸收电压(CV)状态下给电池充电，在吸收CV状态下检测到锥形电流阈值或吸收CV定时器超时后进入浮动CV状态。深度放电检测比较器能够对深度放电电池进行检测和预处理。

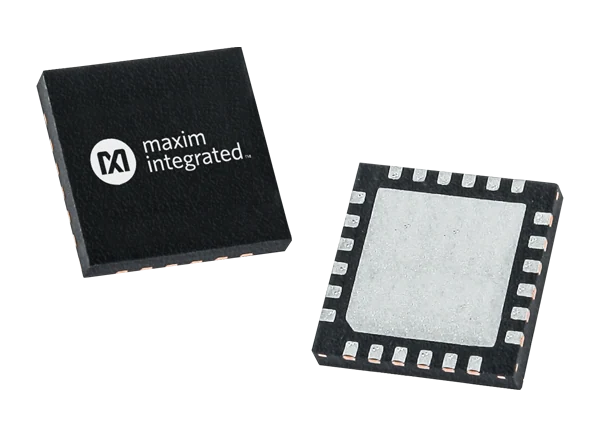

MAX17702封装在一个24针4mm × 4mm TQFN封装与一个外露垫。

特性

• 铅酸电池优化功能设置


• ±4%充电电流调节精度

• 充电电流监测精度(ISMON)

• ±1%电压调节精度

• 可编程恒流(CC)模式充电电流(ILIM)

• 带锥形电流阈值和吸收CV定时器(TMR)的全电池检测

• 宽4.5V至60V输入电压范围

• 输出电压范围从1.25V到(V(DCIN) - 2.1V)可调

• 频率可调

• 外部时钟同步(RT/SYNC)

• 在恶劣环境下可靠运行


• 输入短路保护(GATEN)

• 深放电电池检测预处理(DDTH)

• 温度范围内电池温度传感和充电

• 输出电压温度补偿

• 逐周期过载限制

• 可编程EN / UVLO阈值

• 使用开漏输出(FLG1和FLG2)监控状态输出

• 超温保护

• 宽-40°C至+125°C环境工作温度范围/ -40°C至+150°C结温范围

应用程序

• 工业电池充电和储能

• 电动工具

• 照明、安全摄像头和控制面板的电池备份

• 便携式工业设备

• 楼宇及家庭自动化备用电源

简化的应用电路
