Maxim Integrated MAX17702评估工具包配置评估MAX17702降压铅酸电池充电器控制器的操作。MAX17702控制器是一款高效、高压、同步、降压的喜马拉雅铅酸电池充电器控制器，设计用于在4.5V到60V的输入电压范围内工作。

Maxim MAX17702评估试剂盒在恒流(CC)、吸收恒压(CV)状态下对铅酸电池充电，在吸收CV状态下检测到锥形电流阈值或吸收CV定时器超时后进入浮动CV状态。评估套件设计用于在19V到60V的输入电源上使用10A CC模式充电电流(I(CHGMAX))和13.8V吸收CV电压(V(OUT))对铅酸电池进行充电。

评估工具包是优化的24V名义输入电压应用。该套件的开关频率设置为350kHz (fSW)，以获得最佳效率和组件尺寸。MAX17702评估试剂盒具有吸收CV定时器(TMR)，以设置吸收CV状态下的最大充电时间。MAX17702套件具有电池温度传感功能，只有当温度在允许的充电温度范围内时才会充电。

特性

• 从19V到60V输入电源工作

• 10A CC模式充电电流

• 13.8V吸收CV电压和13.5V浮动CV电压

• 350千赫频率切换

• 电阻可编程UVLO阈值(EN/UVLO)

• 输入简短的保护

• 11V程控深放电电池检测

• 电容编程17小时吸收CV定时器

• 全电池检测，锥度电流阈值或吸收CV定时器

• 逐周期过载限制

• 外部时钟同步(RT/SYNC)

• 充电器状态标志(FLG1和FLG2)

• 充电电流监测(ISMON)

• -20°C ~ +60°C工作温度范围内电池温度传感和充电

• 充电电压温度补偿(-18mV/°C)

• IC超温保护

• 证明PCB布局

• 完全组装和测试

必需的设备

• MAX17702EVKITA #

• 60V, 10A直流输入电源(PS1)

• 四数字电压表(DVM)

• 12V, 84Ah铅酸电池，22毫欧电池充电电阻(或)24V, 25A直流电源(PS2)和12A直流电子负载(load)

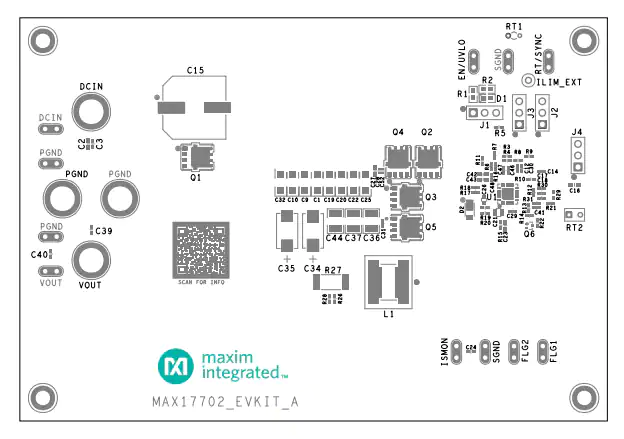

PCB布局
