Maxim Integrated MAX22203电机驱动器是一个65V, 3.8A双刷或单步进电机驱动器集成电流检测。MAX22203提供两个h桥，最大工作电压为65V。每个h桥可以单独控制，并具有非常低的典型RON(高侧+低侧)0.3欧姆，从而实现高驱动效率和低发热。

Maxim MAX22203电机驱动桥的输出电流由非耗散集成电流传感器(ICS)感知，消除了通常需要的外部功率电阻，并与可配置的阈值电流(I(TRIP))进行比较。通过将外接电阻连接到引脚R(EFA)和R(EFB)上，可以独立设置两个全桥的I(TRIP)阈值。

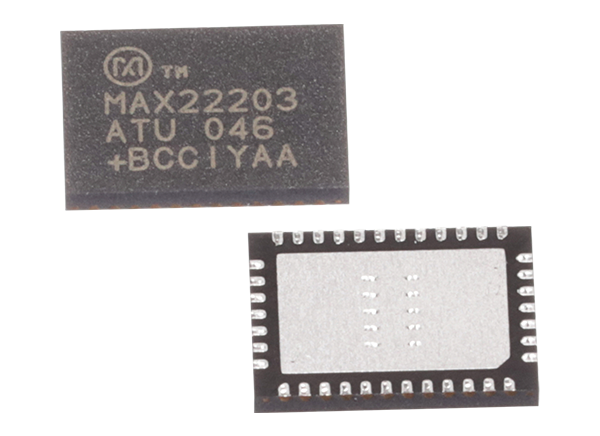

MAX22203提供许多保护功能，包括过流保护(OCP)，热关机(TSD)和欠压锁定(UVLO)。每次检测到故障情况时，一个开路漏极低活动nFAULT引脚被激活。在热关机和欠压锁定期间，驱动器处于三态，直到正常操作恢复。MAX22203采用tqfn385mm × 7mm的小型封装。

特性

• 两个h型桥，最大工作电压65V

• 300毫欧典型(TA = 25°C)总R(ON)(高侧+低侧)

• 每个h型桥的额定电流(典型的25°C):

• I(MAX) = 3.8A(驱动容性负载的脉冲电流)

• I(TRIP_MAX) = 3A(内部电流驱动调节的最大电流设置)

• 我(RMS) = 2 (RMS)

• 集成电流驱动调节(CDR)

• 内部电流传感(ICS)消除了外部笨重的电阻，提高了效率

• 电流驱动调节监视器输出引脚(CDRA和CDRB)

• 多衰减模式(慢、混合、快)

• 固定的关闭时间配置外部电阻

• 电流检测输出(电流监视器)

• 故障指示灯引脚(Fault)

• 保护

• 每个通道的过流保护(OCP)

• 欠压锁定(UVLO)

• 热停机(TSD) T(J) = +165°C

• tqfn385mm x 7mm封装

应用程序

• 有刷直流电机驱动器

• 步进电机驱动

• 螺线管驱动器

• 锁存的阀门

简化框图
