德州仪器的DLPC7540 DLP数字显示控制器适用于4K超高清和1080p显示芯片组，包括DLPC7540控制器、DLP471TE、DLP471NE、DLP650TE或DLP651NE dds和DLPA100电源和电机驱动器。这一解决方案针对的是需要高分辨率和高亮度的显示系统在一个小的形式因素。为了确保可靠的运行，德州仪器的DLPC7540控制器必须始终与DLP471TE, DLP471NE, DLP650TE，或DLP651NE DMDs和DLPA100电源管理集成电路在每个应用中使用。

特性

• DLPC7540控制器采用DLP471TE, DLP471NE, DLP650TE或DLP651NE数字微镜器件(DMD)支持

• 高达4K超高清在60赫兹

• 在240Hz (2D)和120Hz (3D)下可达1080p

• 提供单v乘1 HS视频输入接口，1、2、4、8路

• 高达600MHz像素时钟支持

• 高达3.0Gbps的输入传输速率

• 2个OpenLDI (FPD-Link I)视频输入端口，每个端口6通道(5数据)

• 输入格式支持

• RGB、YCbCr和ICtCp

• 4:2:2 4:4:4, 4:2:0

• 内置Arm Cortex -R4F处理器，带FPU

• 88可配置GPIOs

• 可编程的PWM发生器

• 可编程捕获和延迟定时器

• usb2.0高速OTG控制器

• SPI一级/二级控制器

• (2) C主要/次要控制器

• UART和中断控制器

• 翘曲引擎

• 改进的1D, 2D和3D keystone校正

• 光学畸变校正(径向和横向颜色畸变，如短距离投掷)

• 翘曲(多点手动翘曲和全翘曲地图访问62x32点)

• 混合(手动混合和完全混合地图访问63x32点)

• 额外的图像处理

• DynamicBlack

• TI DLP BrilliantColor

• 支持HDR10 (PQ和HLG)

• 帧速率转换

• 色坐标平差

• 白色调温

• 可编程degamma

• 时空多路复用

• 3-D显示集成支持

• 启动屏幕显示和捕获

• 集成2g位帧存储器，无需外接高速存储器

• 外部内存支持

• 并行闪光的µP和PWM序列

• 二次闪光抓拍，翘曲

• 系统控制

• DMD电源和复位驱动器控制

• DMD水平和垂直图像翻转

• JTAG边界扫描测试支持

• LED, RGB激光器，和激光荧光粉照明

应用程序

• 企业投影仪

• 激光电视

• 聪明的投影仪

• 数字标牌

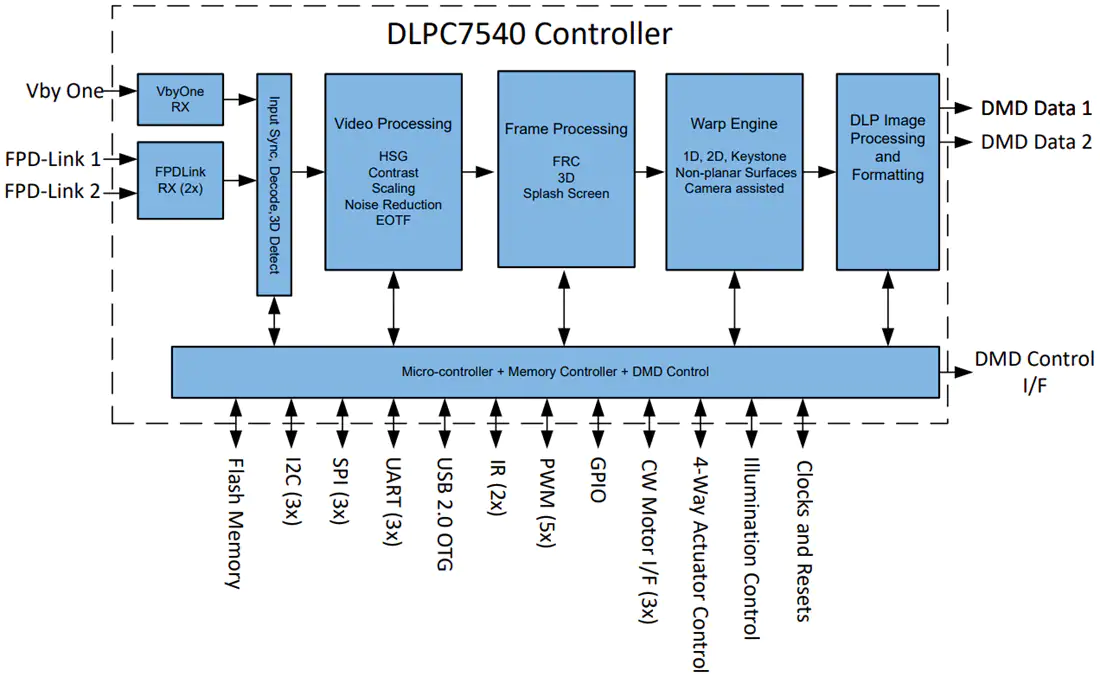

原理框图
