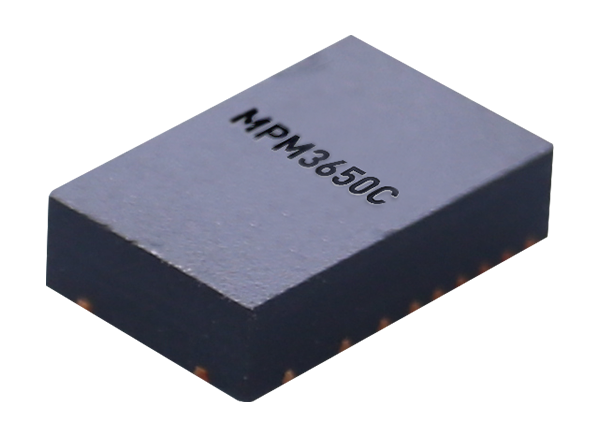

美国芯源系统(MPS) MPM3650C降压电源模块是完全集成的，高频，同步，整流，降压电源模块与内部电感。同步模式操作在输出电流负载范围内允许更高的效率。MPM3650C模块提供了一个高度紧凑的解决方案，在广阔的输入范围内(2.75V至17V)实现了6A的连续输出电流，具有出色的负载和线路调节能力，以及1200kHz的固定开关频率。这些器件还具有短路保护(SCP)、过流保护(OCP)、欠压保护(UVP)和热关闭功能。MPS的MPM3650C降压电源模块是FPGA电源系统、光模块、电信、网络和工业设备等应用的理想选择。

特性

• 高效率的同步模式操作

• 外部可编程软启动时间

• 内部权力场效电晶体

• 强制CCM低V(OUT)纹波

• 支持pre-biased启动

• 过流保护(OCP)和打嗝模式

• 热关机

• 2.75V至17V工作输入电压范围

• 输出电流

• 6A输出在0.6V至1.8V电压范围内

• 5A输出在1.8V ~ 3.3V电压范围内

• 4mm × 6mm × 1.6mm, QFN-24封装

应用程序

• FPGA电力系统

• 光学模块

• 电信

• 网络

• 工业设备

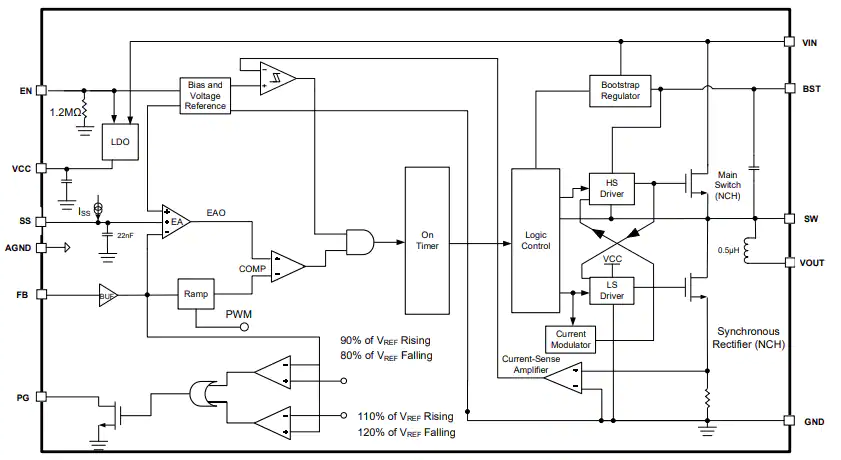

框图

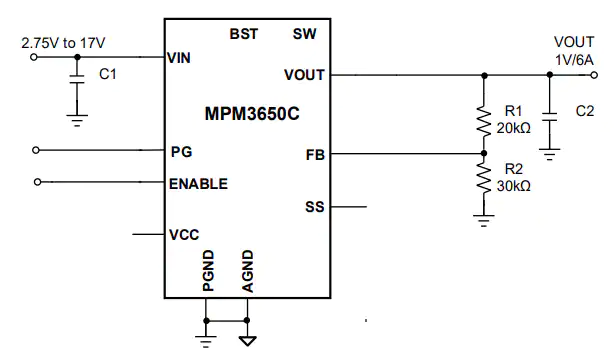

典型的应用程序图
