Maxim MAXM17625/MAXM17626评估套件是一个评估MAXM17625/MAXM17626喜马拉雅uSLIC 降压电源模块性能的平台。MAXM17625/MAXM17626是高频喜马拉雅同步降压DC-DC模块集成mosfet，补偿元件和电感。每个模块都经过配置，以展示评估包中的最佳性能和组件尺寸。

MAXM17625模块在2MHz的切换频率下提供高达600mA的电流。该模块配置为1.5V输出超过2.7V到5.5V的输入范围。MAXM17626模块在4MHz的切换频率下提供高达600mA的电流。该模块配置为3.3V输出超过3.6V到5.5V的输入范围。

MAXM17625/MAXM17626评估套件允许选择工作模式(PWM/PFM)和使能输入。该套件提供了经过验证的PCB布局，并完全组装和测试。

特性

• 可在5.5V输入电源下工作

• MAXM17625提供高92%的效率(V(IN) = 3.3V, V(OUT) = 1.5V, I(OUT) = 300mA)

• MAXM17626提供高94.5%的效率(V(IN) = 5V, V(OUT) = 3.3V, I(OUT) = 400mA)

• 负载电流高达600mA

• 2MHz固定开关频率的MAXM17625

• 4MHz MAXM17626固定切换频率

• 可选择的脉宽调制(PWM)和脉频调制(PFM)的操作模式

• 内部1ms软启动时间

• 功率良好(PGOOD)输出，带有上拉电阻到相应的输入电压

• 低调,表面装配组件

• 证明PCB布局

• 完全组装和测试

必需的设备

• 一个2.7V至5.5V的直流600mA电源

• 数字多用表(DMM)

• 负载电阻能够下沉高达600mA在1.5V和3.3V (2.5欧姆为MAXM17625和5.5欧姆为MAXM17626)

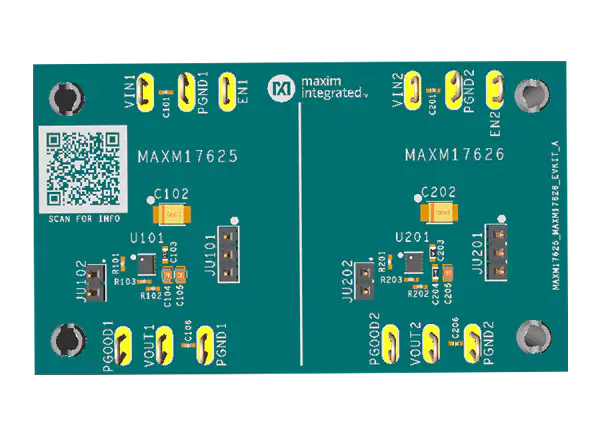

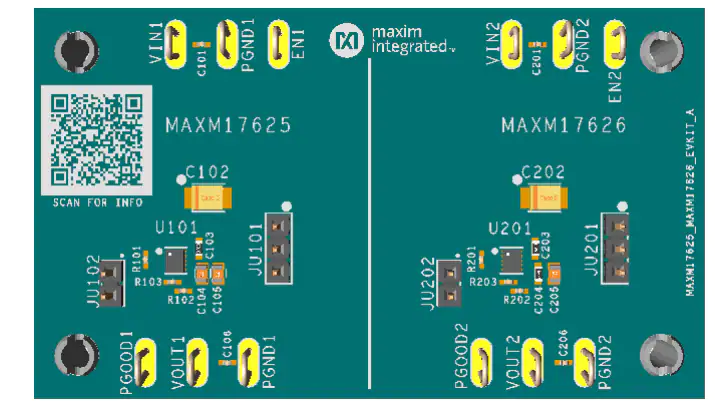

配置图
