Maxim MAXM17625/MAXM17626 uSLIC 降压电源模块是高频喜马拉雅同步降压DC-DC模块与集成的mosfet，补偿组件和电感。MAXM17625和MAXM17626支持高达600mA的负载电流，并允许使用小，低成本的输入和输出电容。模块工作在2.7V到5.5V的输入电压范围内。输出电压0.8V ~ 3.3V可调。

MAXM17625和MAXM17626功率模块在稳态运行下采用峰值电流模式控制架构。模块具有可选择的PWM或PFM模式的操作在轻负荷。当选择PWM模式时，MAXM17625工作在固定的2MHz开关频率，MAXM17626工作在固定的4MHz开关频率。MAXM17625提供的输出电压
MAXM17626提供从1.5V到3.3V的输出电压。

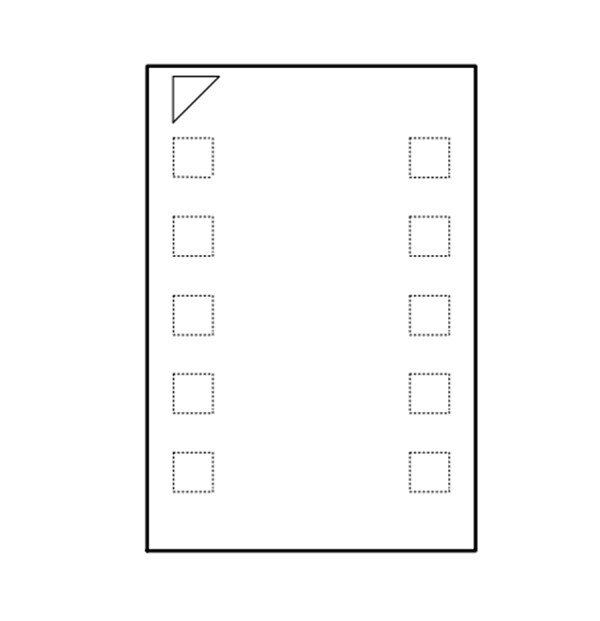

MAXM17625和MAXM17626模块封装在一个低外形，紧凑的10引脚，2.6mm × 2.1mm × 1.3mm, uSLIC封装。

特性

• 易于使用的

• 2.7V ~ 5.5V输入

• 可调0.8V至3.3V输出

• 反馈精度±1%

• 输出电流高达600mA

• 固定2MHz或4MHz操作

• 100%的频宽比操作

• 内部补偿

• 所有的陶瓷电容器

• 效率高

• 可选择的PWM-或PFM-操作模式

• 关断电流低至0.1μA(典型值)

• 灵活的设计

• 内部软启动和预置启动

• 开漏电源良好输出(PGOOD引脚)

• 健壮的操作

• 超温保护

• -40℃~ + 125℃环境工作温度/-40℃~ +150℃结温

• 崎岖的

• JESD22-B103、B104、B111通过跌落、冲击和振动标准

应用程序

• 荷载点电源

• 标准5V导轨供应

• 电池供电的应用程序

• 分布式发电系统

• 工业传感器和过程控制

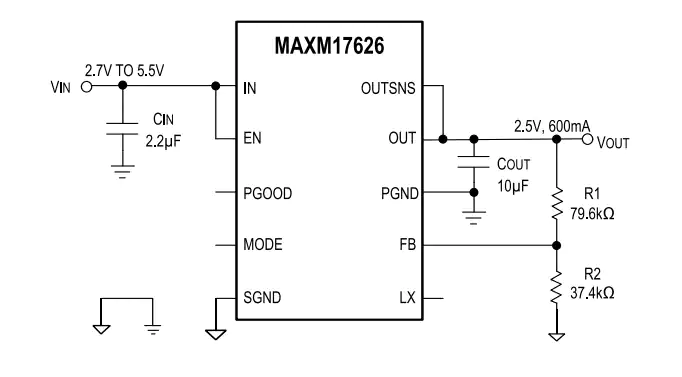

典型应用电路

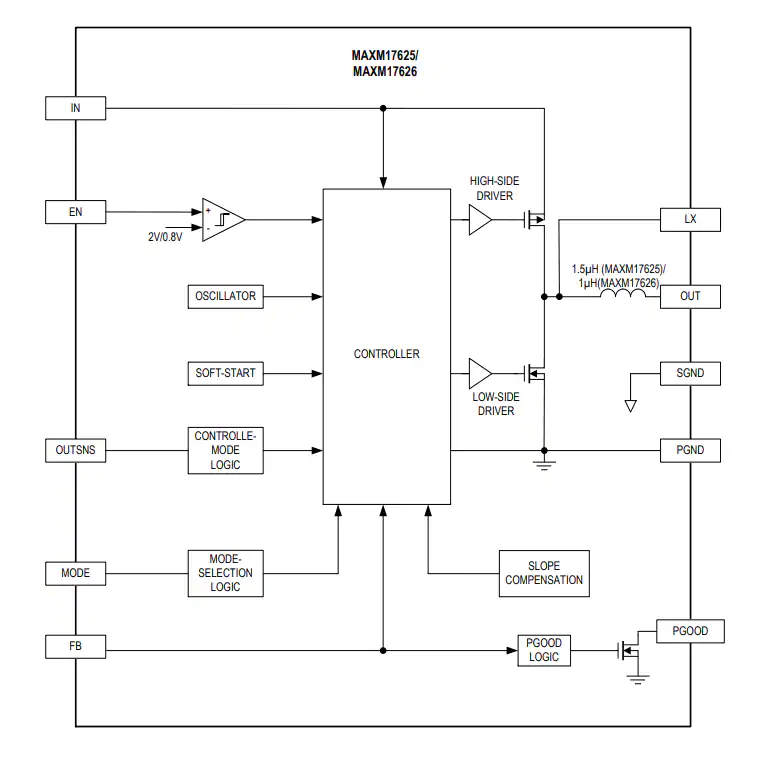

框图
