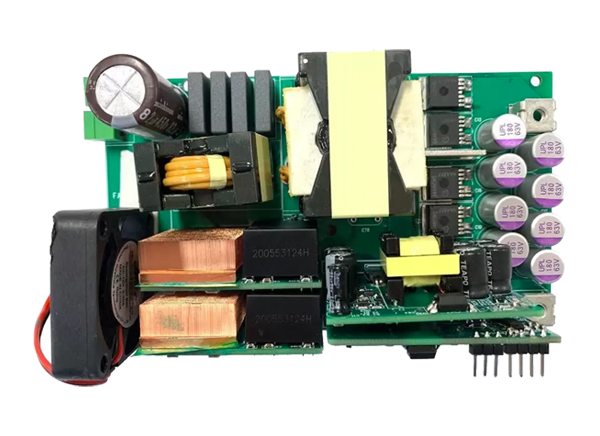

GaN Systems 3kW LLC谐振变换器参考设计是一种高密度、高效的基于GaN的变换器，可以减少设计周期、成本和上市时间。本设计集成650V增强模式晶体管，实现100W/英寸(3)高功率密度(AC/DC电源模块)，96%的效率，并超过80+钛标准的电源单元(电源模块)。转换器工作在380V(DC)到420V(DC)供电电压范围内，并提供54V输出电压。该变频器具有过流、短路、过电压等综合保护功能。典型应用包括数据中心/服务器电源转换器、电信和工业电源应用。

特性

• 基于数字的软开关LLC谐振变换器解决方案

• 达到80+钛与GaN系统无桥图腾柱PFC

• 功率密度高，可达146W/英寸(3)(含风冷)

• 在98%的效率

• 满足低规格1U数据中心形式因素

• 过流、短路、过压系统保护

规范

• 380 v (DC)到420 v (DC)

• 55A满载电流

• 250KHz目标频率(谐振频率)

• 450千赫最大频率

• 80mm x 140mm x 30mm PCBA板尺寸(包括风冷)

• 54 v输出电压

应用程序

• 数据中心/服务器电源转换器

• 电信smp

• 工业smp

框图
