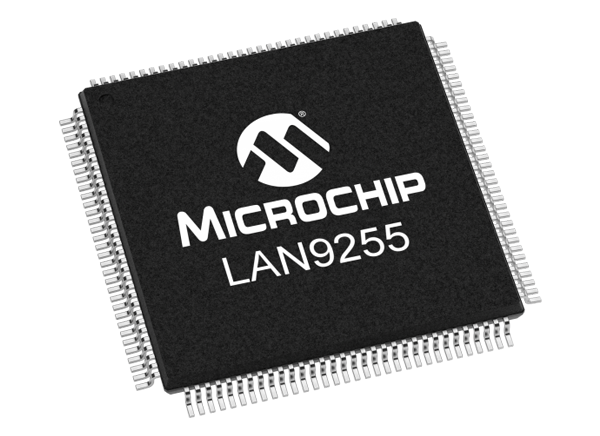

Microchip Technology LAN9255 EtherCAT控制器将Microchip LAN9253控制器与双集成以太网phy和SAM E53J结合在一起。SAM E53J是ARM Cortex M4F MCU。LAN9255可用于商业(0°C至+70°C)，工业(-40°C至+85°C)和扩展工业(-40°C至+105°C)温度范围。

特性

• Microchip SAM E53J ARM Cortex-M4F


• 32通道直接内存访问控制器(DMAC)

• SD/MMC主控制器

• 四路I/O串行外围接口(QSPI)

• 10/100以太网MAC与1588 PTP/TSU

• 全速USB 2.0接口

• 32路事件系统

• 双1msps 12位adc和dac

• 外围触摸控制器(PTC)

• 空闲、待机、休眠、备份和关闭睡眠模式

• 梦游外围设备

• 嵌入式巴克/ LDO稳压器

• 上电复位(POR)和变暗检测

• 内部和外部时钟选项

• 1MB/512KB/256KB系统内可编程闪存

• 256KB /192KB/128KB SRAM主存

• 记忆


• 系统


• 电力供应


• 外围设备


• 包装


• 无铅RoHS兼容128针TQFP

• (14毫米x14毫米，0.4毫米间距)

• 环境


• 商用(0°C至+70°C)

• 工业(-40°C至+85°C)

• 扩展工业(-40°C至+105°C)

• 微芯片LAN9253 2/3端口EtherCAT设备


• eepm仿真

• 增强的EtherCAT周期时间

• 种新型的链接支持

• 多功能GPIOs

• 能够使用低成本的25MHz晶体减少BOM

• 25MHz时钟输出参考时钟雏菊链

• 集成的上电复位电路

• 根据EIA/JESD78 II类标准，闭锁性能超过150mA

• JEDEC 3A级ESD性能

• 单路3.3V电源(集成1.2V稳压器)

• 可选择外部电源

• Localhost允许进入睡眠模式，直到被EtherCAT Host寻址

• 3省电水平

• 唤醒链路状态变化(能量检测)

• 魔术包唤醒，局域网唤醒(WoL)，广播唤醒，完美DA唤醒

• 唤醒指示灯事件信号

• SPI / SQI (Quad SPI)支持高达60MHz

• 支持8 FMMUs

• 支持8 SyncManagers

• 分布式时钟支持允许与其他EtherCAT设备同步

• 8K字节的DPRAM

• 支持IEEE 802.3/802.3u(快速以太网)

• 信号质量指数诊断

• 回环模式

• 自动极性检测和校正

• 惠普自动mdix

• 兼容EtherCAT P

• 集成100Mbps以太网收发器


• EtherCAT设备控制器


• 主机总线接口


• 第三个端口，网络配置灵活

• 全面的电源管理功能


• 权力和I / O


• 附加功能


应用程序

• 电动机运动控制

• 过程/工厂自动化

• 通信模块、接口卡

• 传感器

• 液压,气动阀系统

• 操作员接口

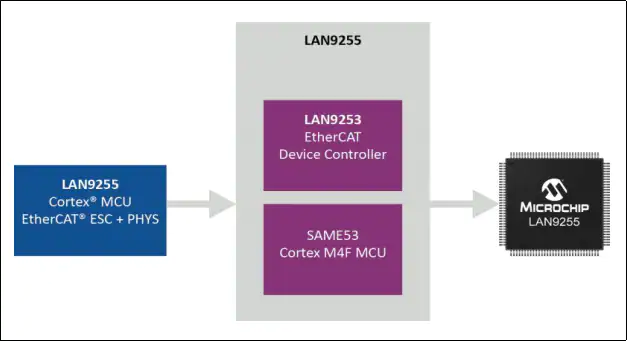

框图
