意法半导体ST25R3918多用途NFC收发器集成了NFC读卡器、无源对等功能和NFC卡仿真。ST25R3918为需要卓越模拟性能的物联网、消费者和工业应用而优化。该设备采用降噪接收技术，即使在嘈杂和恶劣的环境下，也能在低输出功率下实现良好的读取范围。

ST25R3918为NFC-A/B (ISO 14443A/B)阅读器提供先进的模拟前端(AFE)和高度集成的数据帧系统，包括更高的比特率。NFC-V (ISO 15693)阅读器支持高达53kbps的流模式读取卡。

ISO 18092被动启动器和目标和NFC-A/NFC-F卡仿真也可用，以确保终端产品之间的通信。这使得设备编程或简单的NDEF数据传输与Android 手机或使用苹果 应用程序剪辑交互。AFE和分帧系统的特殊流和透明模式可用于以读卡器或卡仿真模式实现其他定制协议。

ST25R3918包括一个低功耗唤醒模式，通过测量天线信号的振幅或相位来扫描卡的存在。它还包含一个低功耗RC振荡器和唤醒计时器，以在配置的时间周期后自动触发设备，并检查标签的存在。

ST25R3918的设计工作在宽的电源范围(2.6V到5.5V从-40°C到+105°C, 2.4V到5.5V从-20°C到+105°C)，和宽的1.65V到5.5V的外围I/O电压范围。

意法半导体ST25R3918 NFC收发器采用紧凑的VFQFPN32封装，外露衬垫增强热性能。

特性

• 操作模式

• 读/写

• 卡模拟

• 被动对等

• 关键特性

• 动态功率输出(DPO)控制磁场强度保持在给定的限制内

• 主动波整形(AWS)可以减少过冲和欠冲

• 噪音抑制接收器(NSR)允许在有噪音的环境中接收信号

• 自动增益控制和抑制特性，最大限度地提高信噪比

• 低功耗感应卡检测

• 低功耗NFC无源目标模式

• 可调ASK调制深度，从5%到40%

• 集成调节器，以提高系统PSRR

• 带基带信道求和或自动信道选择的AM/PM和I/Q解调器

• 可以驱动两个独立的单端天线

• 测量天线电压幅值和相位，RSSI，片上电源和调节电压

• 射频通信

• NFC-A / ISO14443A可达848kbit/s

• NFC-B / ISO14443B可达848kbit/s

• NFC-V / ISO15693可达53kb/s

• NFC-A / ISO14443A和NFC-F / FeliCa 卡仿真

• 实现MIFARE经典 兼容或其他自定义协议的低级模式

• 外部通信接口

• 512字节的先进先出

• 串行外围接口(SPI)可达10Mbit/s

• I(2)C在快速模式下高达400kbit /s，快速模式加1Mbit/s，高速模式3.4Mbit/s

• 电特性

• 在-40°C ~ +105°C范围内2.6V ~ 5.5V

• 在-20°C ~ +105°C范围内，电压范围为2.4V ~ 5.5V

• 供电电压和环境温度范围宽

• 1.65V至5.5V的外围通信供电范围宽

• 石英振荡器能够工作在27.12MHz的晶体和快速启动

• 5.0mm x 5.0mm VFQFPN32封装

应用程序

• 通用消费电子、物联网以及配件识别和参数设置等NFC应用

• 品牌保护、访问控制、客户互动和消费者参与

• 医疗、游戏、美容、电动工具

• 增强的用户体验启动苹果应用程序剪辑和Android即时应用程序通过CE模式

• 符合ISO14443和ISO15693的通用NFC设备

• 非接触式接口编程和固件更新

• 在阅读器模式下支持NFC论坛标签类型1、2、4、5

• 支持MIFARE、Kovio、CTS等常用私有协议

数据表

• 数据表

• 产品演示

应用笔记

• 天线设计

• 天线配套ST25R3911B/ST25R391x设备

• 自动天线调谐(AAT)

• ST25R单端天线匹配

框图

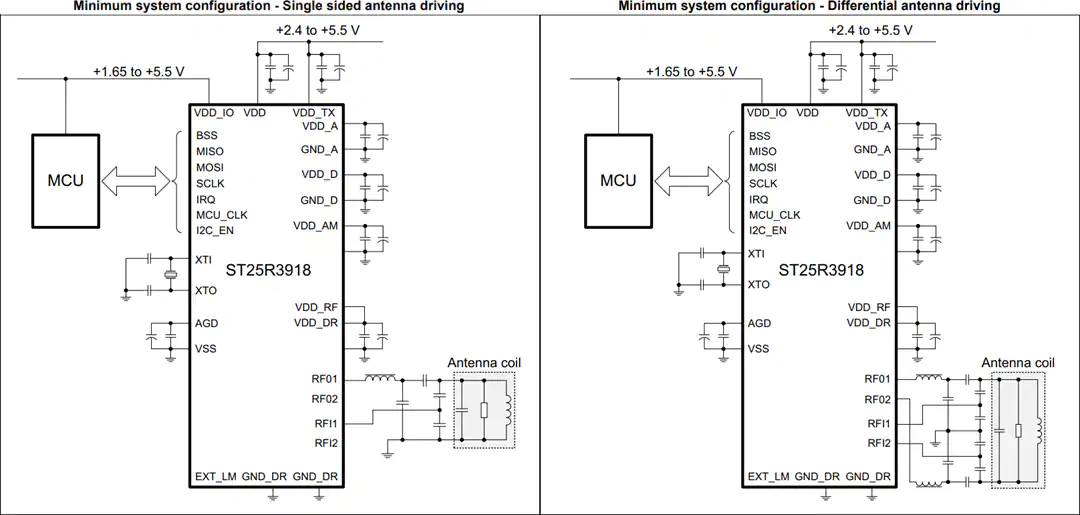

应用电路图
