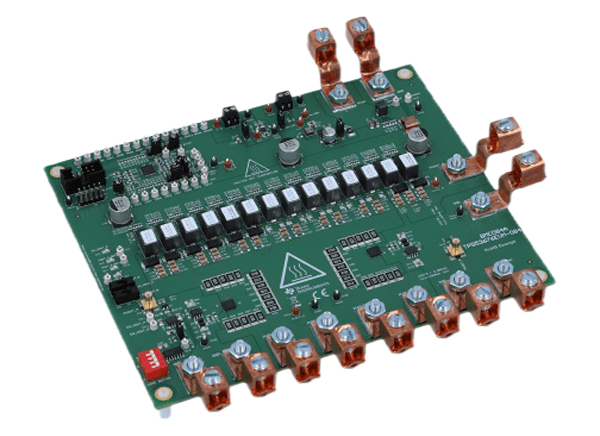

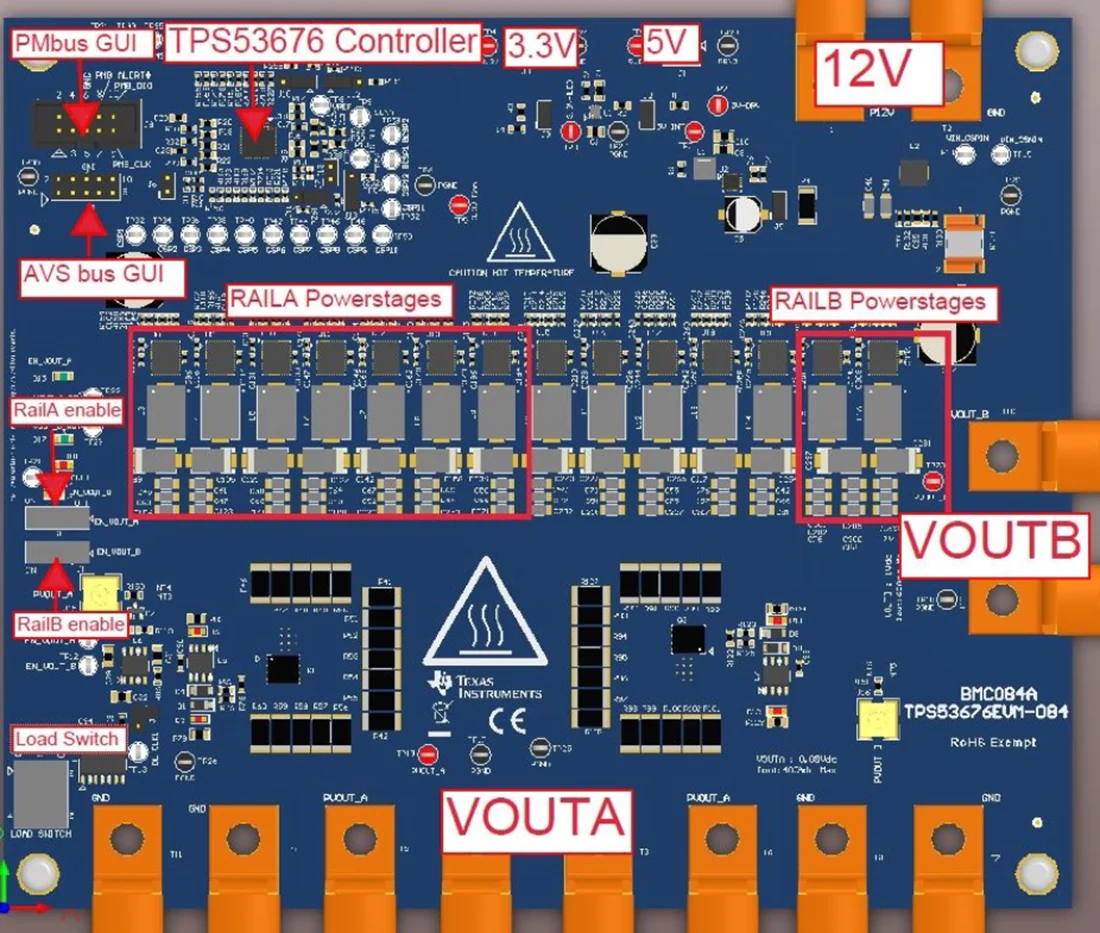

德州仪器TPS53676EVM控制器评估模块(EVM)允许用户评估TPS53676控制器。控制器采用双通道(6+0、6+1或5+2相)，D-CAP+同步buck无驱动控制，具有PMBus接口。该设备使用4.5V到17V之间的电压供电。该控制器允许通过PMBus接口进行编程和监控。为了便于评估，德州仪器TPS53676EVM只需要一个(12V)输入电源和一个输出负载就可以开始测试。然而，用户可以选择独立提供5V，以更好地控制功率级电压。随着Fusion Digital Power Designer软件的加入，评估模块的PMBus 接口允许访问控制器NVM，以评估额外的配置、控制和监控可能性。

特性

• 可编程设置可通过PMBus 接口

• 输出电压调整

• 最大范围内的输出电压裕度水平(高或低)

• 保护UVLO阈值

• 软启动转换速率

• 设备启用和禁用

• 过流警告和故障限制

• 开关频率

• 启动电压

• 监控输入和输出电压，电流，功率和功率级温度

• 双调节大电流输出

• 可配置的最大阶段7+0,6+1和5+2

• 方便的测试点用于探测关键波形

• 50MHz AVSBus兼容，每PMBus 1.3.1第三部分

应用程序

• 大电流ASIC和FPGA核心功率在以下设备中

• 有线和无线网络

• 企业服务器和存储网络

• 测试和测量

• 智能电网基础设施

• 航空航天和国防

• 商人的电力供应
