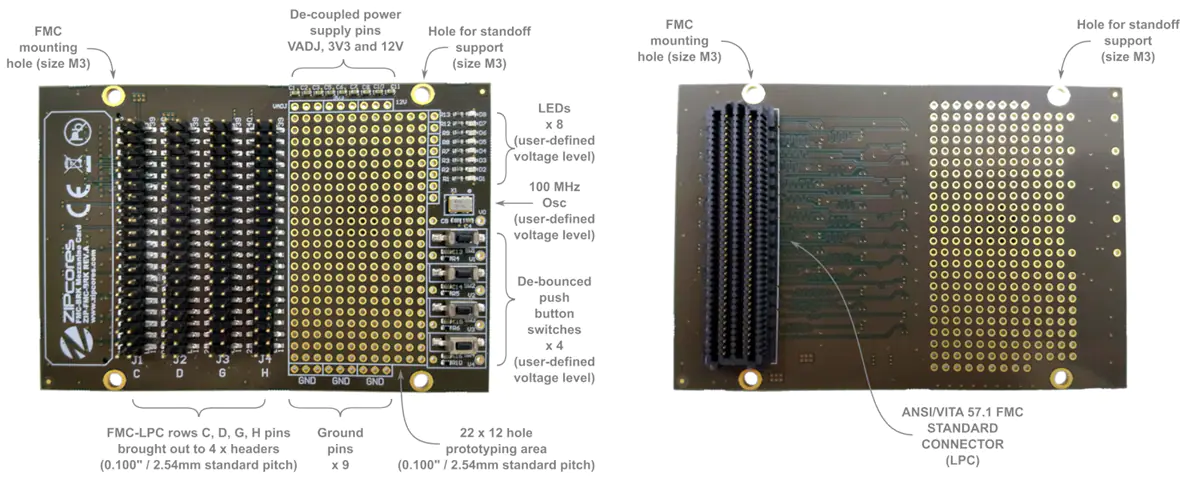

Zipcores FMC- brk mezz卡是一个通用的FMC突破板和原型平台，符合ANSI/VITA 57.1 FMC mezz标准。FMC-BRK mezz卡兼容广泛的底板和fmc兼容系统。其中包括Xilinx 、Intel 、Avnet 和Digilent 的电路板。

Zipcores FMC- brk mezz卡通过4倍标准0.100”间距(2.54mm)头，为FMC (LPC)连接器上的所有160个信号提供无源连接。这包括34x差分LVDS对(LA00:33)或68x单端信号。该卡的差分对是平衡的轨道长度和阻抗匹配的100欧姆 LVDS终端。此外，FMC的接地引脚也连接到一个独立的接地面上，以提供最好的信号完整性和抗噪声能力。

mezz卡适用于开发高速LVDS和其他高速差分接口，如显示器、摄像机、图像传感器、adc、dac和通用串行连接等。

特性

• 标准ANSI/VITA 57.1 FMC LPC连接器

• 也兼容FMC HPC(但只使用LPC引脚)

• 4个头提供了FMC连接器上所有160个针脚的无源连接(行C, D, G和H)

• 所有销钉和通孔间距是标准的0.100“间距或2.54毫米

• 访问34个差分对(LA00:34)， 68个单端信号或两者的混合

• 访问2x GTP收发器对，包括GTP时钟

• 访问2x用户时钟差异对

• 访问l(2)C, JTAG和FMC状态标志

• 接入VADJ、3.3V和12V FMC电源

• 所有差分对以相同的轨道长度路由

• 所有差分信号阻抗匹配LVDS 100Q终端

• 尺寸约10cm x 6.7cm

• VADJ、3.3V、12V和GND通孔分开

• 使用100nF电容分离电源引脚到地

• 分离PCB地平面，提高信号完整性和抗噪声能力

• 功能为定制电路和用户定义功能的大22x 12原型区

• 8个用户led与332Q系列电阻

• 4x用户按钮，带有RC弹跳电路

• 100MHz低抖动单端时钟振荡器

• 2个M3孔，用于固定FMC连接器

• 2个M3孔位，用于固定隔线腿

• 兼容广泛的FMC基板和FMC兼容系统

应用程序

• 高速LVDS连接

• 其他差分信号连通性

• 宽(单端)并行连接

• 完全定制FMC-card电路设计

• fmc兼容评估板上的通用原型

• 高速接口，信号完整性至关重要

• 例如图像传感器、相机、显示器、adc和dac

前,重新布局
