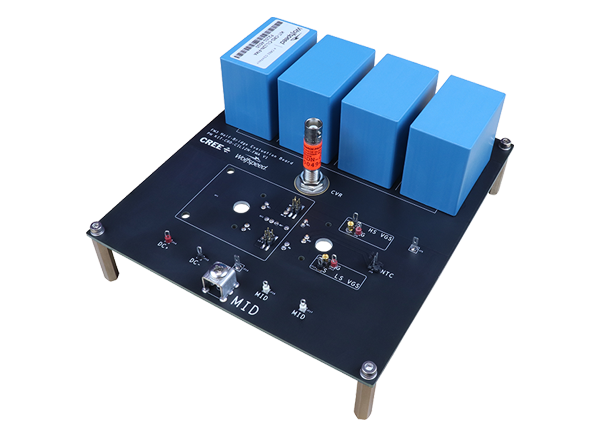

Wolfspeed kit - cr - cil12n - fma WolfPACK 半桥模块平台动态评估板用于评估和优化Wolfspeed的WolfPACK SiC半桥电源模块的开关性能。WolfPACK基于sic的电源模块简单，旨在为能源转换系统提供清洁、可靠的电源。这些模块提供了令人难以置信的低损耗的封装，非常适合自动化和大规模生产。该板包括一个夹接感性负载(CIL)测试电路，具有电流测量功能，为双脉冲测试提供了一个高速、低电感的测试夹具。

Wolfspeed kit - cr - cil12n - fma WolfPACK半桥评估板功能包括大块电容、高频电容、通过电流观察电阻(CVR)进行的高带宽电流测量、Kelvin高频漏源极电压测量点(带有标准测试点)，以及电感的连接点。

特性

• 为Wolfspeed的WolfPack SiC半桥电源模块进行了优化

• 直流母线电压可达1000V

• 板载200uF大容量电容器和高频薄膜电容器组

• 高速低电感布局，10Mhz时杂散电感为6.2nH

• 板载电流查看电阻(CVR)

• 螺丝端子用于电源，中点和负载感应器连接

应用程序

• 电动汽车快速充电

• 工业强国

• 联合包裹

• 感应加热焊接

• 工业马达驱动器

• 电力供应

• 太阳能,可再生能源

• 电网基础设施

资源

• 狼速狼群产品简介

• Wolfspeed Wolfpack动态性能

• 热界面材料

• 安装说明和PCB要求

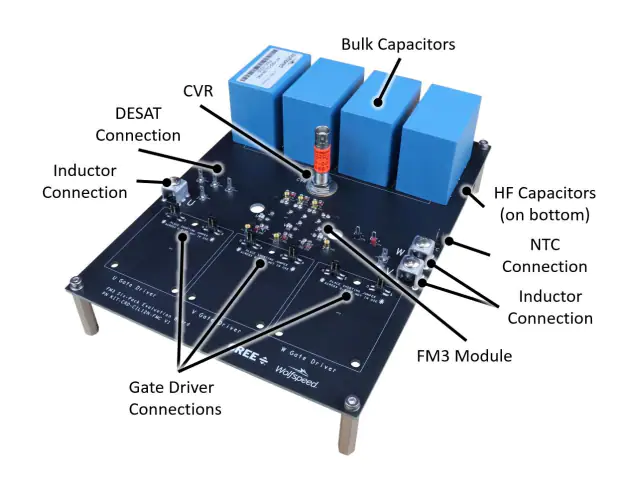

组件的布局
