NXP Semiconductors NVT4557 SIM Card Interface Level Translator 包括三个1.62V到3.6V级转换器，用于在SIM卡和主机微控制器之间转换数据、RSTn和CLKn信号。NXP NVT4557 SIM卡接口级别转换器符合所有ETSI、IMT-2000和ISO-7816 SIM/智能卡接口要求。

特性

• 支持高达10MHz的时钟速度

• 符合ETSI、IMT-2000和ISO-7816的SIM/智能卡接口要求

• 支持SIM卡供电电压1.62V至3.6V

• 上位机单片机工作电压范围为1.08V ~ 1.98V

• SIM卡与主机侧接口之间I/O、RSTn、CLKn自动电平转换，电容隔离

• 根据ISO-7816-3，为SIM卡信号提供关机功能

• 通过V(CCB)自动启用和禁用(仅启用nvt4557hk10引脚包)

• 集成上拉和下拉电阻:无需外部电阻

• 集成EMI滤波器抑制数字I/ o的高次谐波

• 集成8kV ESD保护，根据IEC 61000-4-2, 4级V(CCB)或任何卡侧引脚-外部ESD二极管是不需要的

• 电平转移缓冲使ESD应力远离主机(零夹紧概念)

• 无铅，符合RoHS (Restriction of Hazardous Substances)规定，不含卤素和锑(墨绿色规定)

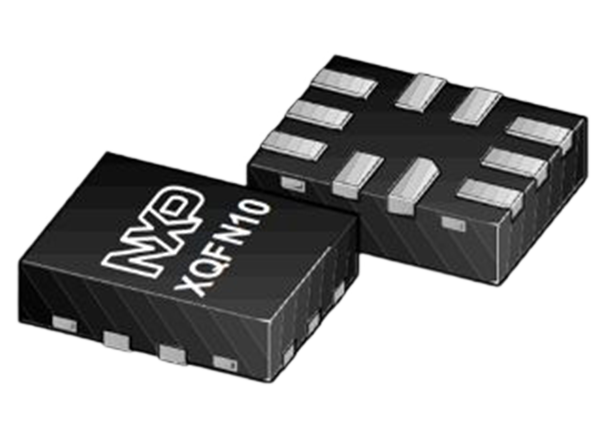

• 可提供9针WLCSP封装0.3mm间距和10针XQFN10封装0.4mm间距

应用程序

• NVT4557可与一系列SIM卡连接设备一起使用，包括:


• 移动电话和个人电话

• 无线调制解调器

• SIM卡终端

功能图
