德州仪器DLP650TE DLP 5K UHD数字微镜器件(DMD)是一款数字化控制的微机电系统(MEMS)空间光调制器(SLM)，可实现明亮的4K UHD显示系统。德州仪器公司(Texas instruments)的DLP产品0.65 " 4K超高清芯片组由DMD、DLPC7540显示控制器、DLPA100电源和电机驱动器组成。芯片组的紧凑物理尺寸提供了一个完整的系统解决方案，可以实现小尺寸4K超高清显示器。

特性

• 0.65英寸对角微镜阵列

• 4K超高清(3840×2160)显示分辨率

• 7.6µm微镜

• ±12°微镜倾斜(相对于平坦表面)

• 角落里的照明

• 高速串行接口(HSSI)输入数据总线

• 支持60Hz的4K超高清和240Hz的全高清

• 由DLPC7540显示控制器、DLPA100电源管理和电机驱动IC支持的激光荧光粉、LED、RGB激光器和灯操作

应用程序

• 激光电视

• 聪明的投影仪

• 企业投影仪

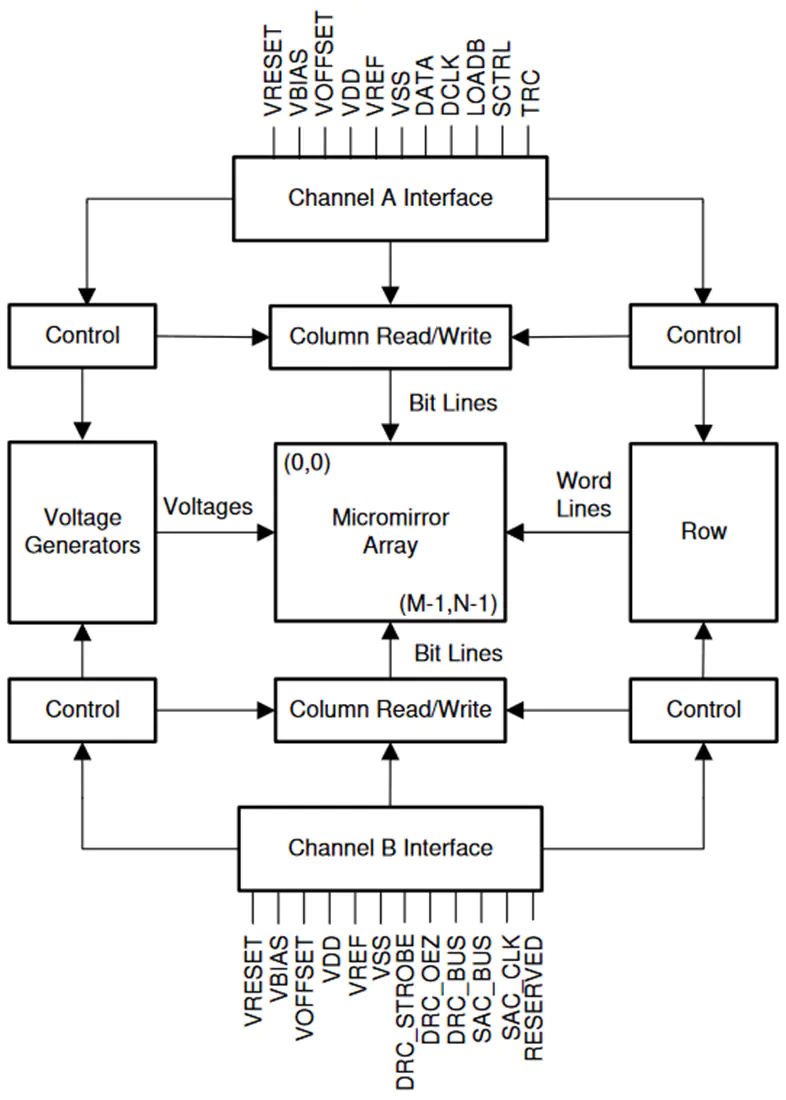

原理框图
