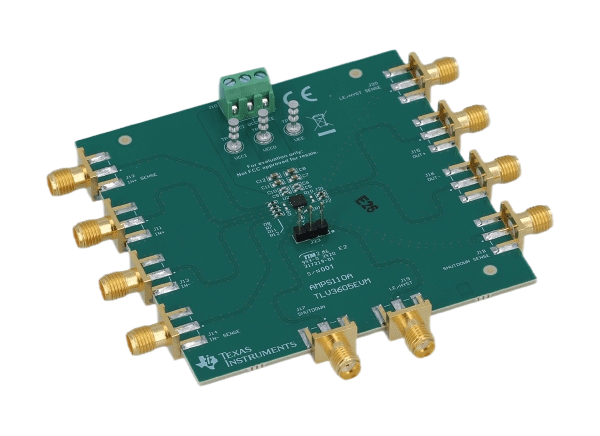

德州仪器TLV3605EVM比较器评估模块(EVM)是用来评估高速TLV3605比较器的。TLV3605EVM具有布局选项，旨在通过不同的测量工具简单地评估计时性能。TLV3605的输出是针对LVDS (low voltage differential signals)设计的，可以在最小功耗的情况下为fpga等设备的互连提供高速信号。评估模块允许评估设备上的闩锁和关闭性能。它还允许用户手动调整德州仪器TLV3605的迟滞量。

特性

• 用<800 ns传播延迟

• 采用多种测量方法测量LVDS输出

• 采样和锁存信号

• 控制关机输入到设备

• 可调节滞后

必需的设备

• 电力供应

• SMA电缆/适配器

• 意义，在+意义，在意义，关机意义，输出+，输出-

• In +， In -， shutdown, le / hyst

• 所有强制输入电压和信号必须匹配电缆长度

• 所有的感应电压和信号

• 具有双输出的高速函数发生器

• 推荐快速升降时间(≤500ps)

• 高速示波器50欧姆端子

• 带有内置100欧姆终止的差分探针可用于适当地终止输出

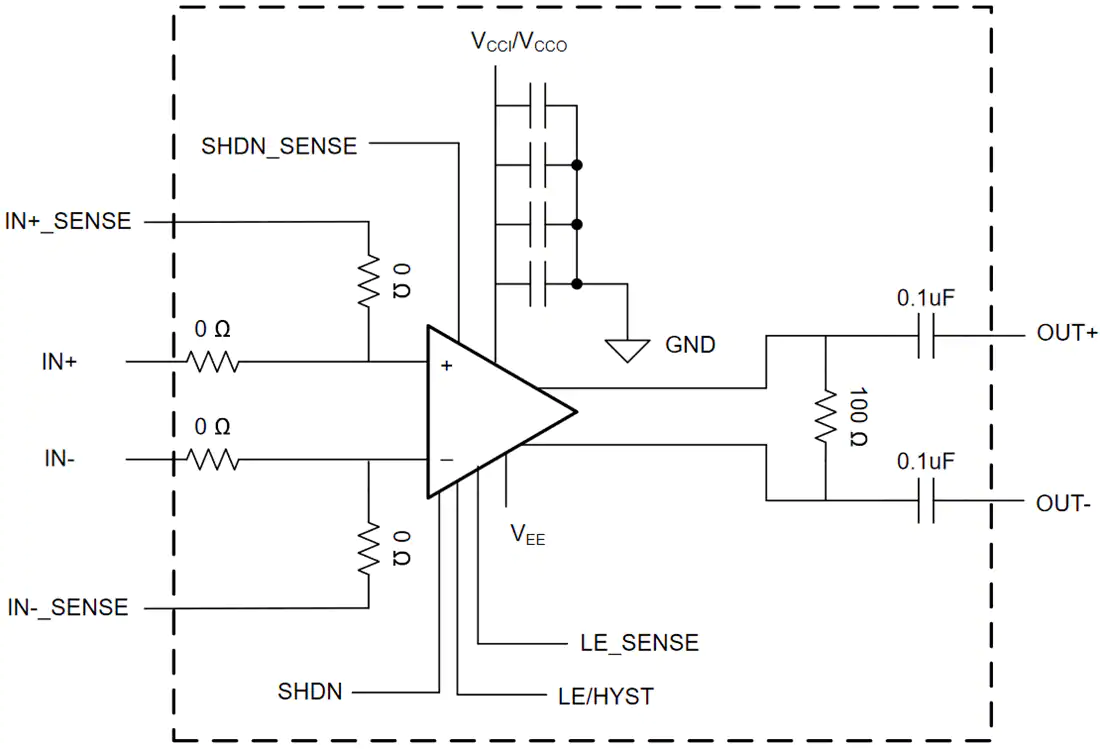

原理框图
