德州仪器TLV320AIC3106低功耗立体声音频编解码器配有立体声耳机放大器，以及单端或全差分配置可编程的多个输入和输出。广泛的基于寄存器的功率控制包括，使立体声48kHz DAC播放低至15mW从3.3V模拟电源。这一特性使它成为便携式电池供电的音频和电话应用的理想选择。

TLV320AIC3106的记录路径包含集成麦克风偏置、数字控制立体声麦克风前置放大器和自动增益控制(AGC)，在多个模拟输入之间具有混合/多路功能。在记录过程中，可编程滤波器可用，可以消除在数码相机光学变焦过程中可能出现的声音噪音。播放路径包括混合/多路功能，从立体声DAC和选定的输入，通过可编程的音量控制，到各种输出。

TLV320AIC3106包含四个大功率输出驱动器以及三个全差分输出驱动器。大功率输出驱动器能够驱动各种负载配置，包括使用交流耦合电容的单端16欧姆耳机，或立体声16欧姆耳机，在无电容输出配置，最多四个通道。

立体声音频DAC支持从8kHz到96kHz的采样率，并在DAC路径中包括3D，低音，高音，中音效果的可编程数字滤波。它还包括32kHz, 44.1kHz和48kHz频率的扬声器均衡和减重。立体声音频ADC支持从8kHz到96kHz的采样率，之前有可编程增益放大器或AGC，可为低电平麦克风输入提供高达59.5dB的模拟增益。TLV320AIC3106为攻击(8ms到1,408ms)和衰减(0.05s到22.4s)提供了极高的可编程范围。这种扩展的AGC范围允许AGC调整为多种类型的应用。

对于既不需要模拟信号处理也不需要数字信号处理的节电应用，该设备可以采用特殊的模拟信号传递模式。这种模式显著降低了功耗，因为在此直通操作期间，大部分设备都处于关机状态。串行控制总线支持SPI或I(2)C协议，而串行音频数据总线是可编程的I(2)S，左/右对齐，DSP，或TDM模式。一个高度可编程的锁相环包括灵活的时钟产生和支持所有标准音频率从广泛的MCLKs，从512kHz到50MHz。特别关注最流行的12MHz、13MHz、16MHz、19.2MHz和19.68MHz系统时钟。

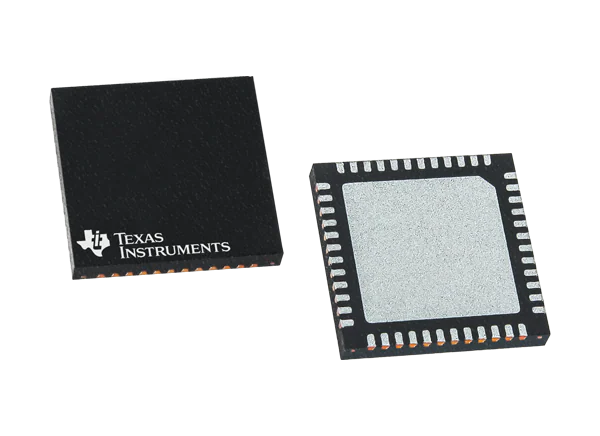

德州仪器TLV320AIC3106的模拟电源为2.7V至3.6V，数字核心电源为1.65V至1.95V，数字I/O电源为1.1V至3.6V。该设备有5mm × 5mm, 80球MicroStar Junior BGA封装和7mm × 7mm, 48导联QFN封装。

特性

• 立体声音频DAC

• 102 dba信噪比

• 16/20/24/32-bit数据

• 支持8kHz到96kHz的速率

• 3 d /低音和高音/ EQ /不强调的效果

• 灵活的节能模式和性能

• 立体声音频ADC

• 92 dba信噪比

• 支持8kHz到96kHz的速率

• 在记录过程中可进行数字信号处理和噪声滤波

• 10个音频输入引脚

• 可编程在单端或全差分配置

• 3状态的能力浮动输入配置

• 7个音频输出驱动器

• 立体声全差分或单端耳机驱动器

• 全差分立体声线输出

• 全差分单频输出

• 低功耗(15mW立体声48kHz播放，3.3V模拟电源)

• 具有无源模拟旁路的超低功率模式

• 可编程输入/输出模拟增益

• 自动增益控制(AGC)记录

• 可编程麦克风偏置电平

• 可编程锁相环灵活的时钟产生

• 控制总线可选择SPI或I(2)C

• 音频串行数据总线支持I(2)S、左/右对齐、DSP和TDM模式

• 备用串行PCM/I(2)S数据总线，方便连接到蓝牙 模块

• 同时支持数字麦克风和模拟麦克风

• 广泛的模块化功率控制

• 电力供应

• 模拟- 2.7V到3.6V

• 数字核心- 1.65V至1.95V

• 数字I/O - 1.1V到3.6V

• 5.00mm × 5.00mm 80针VFBGA;7.00mm × 7.00mm 48针QFN封装

应用程序

• 数码相机

• 智能手机

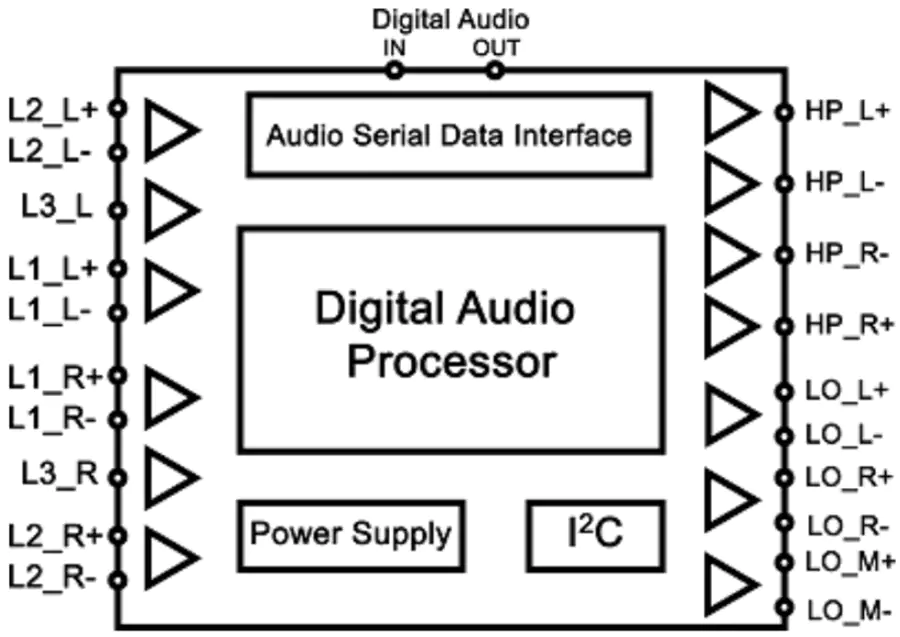

简化图
