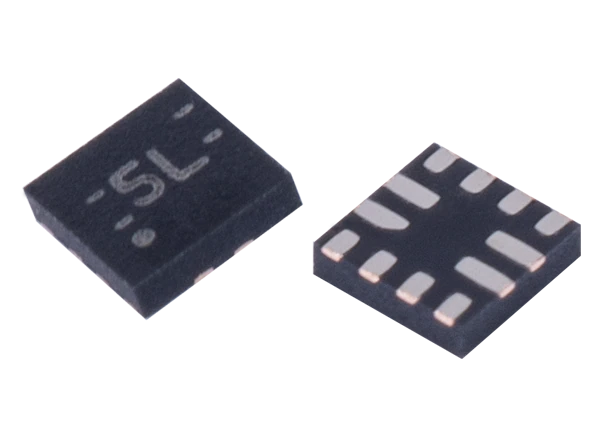

德州仪器TUSB216I usb2.0高速信号调节器设计用于补偿传输通道中的交流损耗(由于电容负载)和直流损耗(由于电阻损耗)。TUSB216I利用一项专利设计，通过边缘升压器加速USB 2.0高速信号的过渡边缘，并通过直流升压功能增加静态电平。此外，在电缆长度较长的应用中，TUSB216I包括一个预均衡功能，以提高接收机灵敏度和补偿符号间干扰(ISI)抖动。USB低速和全速信号特性不受TUSB216I的影响。

德州仪器的TUSB216I在不改变分组计时或增加传播延迟或延迟的情况下提高了信号质量。TUSB216I帮助系统通过USB 2.0高速近端眼符合电缆长达5米。TUSB216I兼容USB on - go (OTG)和电池充电(BC 1.2)协议。集成的BC 1.2电池充电控制器可以通过控制引脚启用。

特性

• 2.3V至6.5V宽供电电压范围

• 超低USB断开和关机功耗

• 提供usb2.0高速信号调理

• 兼容usb2.0, OTG 2.0和bc1.2

• 支持低速、全速、高速信令

• 集成bc1.2 CDP电池充电控制器

• 主机/设备无关

• 可扩展的解决方案-设备可以为高损耗的应用程序菊花链

• 最大支持5m电缆长度

• 四个可选择的信号升压(边缘升压和直流升压)设置通过外部下拉电阻值

• 三种可选择的RX灵敏度设置通过上拉或下拉补偿ISI抖动高损耗的应用

• 支持2台TUSB216I设备，最大支持10m线缆长度

• 引脚兼容TUSB211/212/214 (3.3V)

应用程序

• 笔记本电脑、桌面/扩展坞

• 便携式电子设备

• 平板电脑

• 手机

• 电视

• 活动电缆，电缆扩展器，背板

原理框图
