德州仪器bq24179 Buck-Boost电池充电器是一款完全集成开关模式的Buck-Boost充电器，用于1- 4芯锂离子电池和锂聚合物电池。该集成电路包括四个开关mosfet (Q1, Q2, Q3, Q4)，输入和充电电流传感电路，电池FET (QBAT)，以及buck-boost变换器的所有回路补偿。它使用狭窄的直流电源路径管理，调节系统略高于电池电压，而不低于可配置的最小系统电压。当系统功率超过输入电源额定值时，电池补充模式支持系统供电，不会使输入电源过载。该充电器支持NVDC电源路径管理，系统在略高于电池电压的电压下进行调节，但不低于最小系统电压。即使电池完全放电或取出，系统也能继续工作。当负载功率超过输入电源额定值时，电池进入补充模式，防止输入电源过载和系统崩溃。

该设备从广泛的输入源为电池充电，包括一个传统的USB适配器到一个高压USB PD适配器和传统的桶适配器。充电器根据输入电压和电池电压自动设置转换器为降压、升压或降压配置，无需主机控制。双输入电源选择器管理来自两个不同输入电源的功率流。输入选择由主机通过I(2)C控制，默认源#1 (VAC1)作为主要输入，源#2 (VAC2)作为次要输入。为了支持使用可调节的高压适配器快速充电，设备提供了D+/D-握手。设备符合usb2.0和usb3.0供电规范，具有输入电流和电压调节。此外，输入电流优化器(ICO)允许检测未知输入源的最大功率点。

除了I(2)C主机控制充电模式外，本充电器还支持自主充电模式。上电后，可使用默认的寄存器设置充电。该设备可以完成一个充电周期，无需任何软件参与。检测电池电压，对电池进行不同阶段的充电:涓流充电、预充电、恒流充电和恒压充电。充电周期结束时，在恒压阶段充电电流低于设定的限值(终止电流)时，充电器自动终止。当充满电量低于充电阈值时，充电器将自动开始另一个充电周期。

德州仪器bq24179为电池充电和系统运行提供各种安全功能，包括电池温度负热敏电阻监测，涓流充电，预充电，快速充电计时器，电池和输入上的过压/过流保护。当结温超过可编程阈值时，热调节降低电荷电流。设备的STAT输出用于报告充电状态和任何故障情况。PG输出指示是否存在良好的电源。当出现故障时，INT引脚立即通知主机。该设备还提供了一个16位模数转换器(ADC)，用于监测充电电流和输入/电池/系统(VAC, VBUS, BAT, SYS, TS)电压。

特性

• 高功率密度，高集成buck-boost充电器1- 4电池支持任何USB PD 3.0配置文件

• 集成了四个开关mosfet, BATFET

• 集成输入和充电电流检测

• 高效

• 96.5%的效率(从20V到3A的16V电池)

• 切换频率为750kHz或1.5MHz

• 2s电池充电效率优化，输入电压为9V时效率为96.5%，输入电压为15V时效率为94.5%

• 5A充电电流，10mA分辨率

• 支持广泛的输入源

• 3.6V至24V宽输入工作电压范围30V绝对最大额定值

• 最大功率跟踪与输入电压动态电源管理(VINDPM)高达22V和输入电流动态电源管理(IINDPM)高达3.3A

• 检测USB BC1.2、SDP、CDP、DCP、HVDCP和非标适配器

• 双输入功率多路控制器(可选)，用于电源选择

• NVDC (Narrow voltage DC)电源路径管理

• 灵活的自治和I(2)C模式的最佳系统性能

• 集成16位ADC，用于电压、电流和温度监测

• 电池静电流低

• 典型的30µA纯电池操作

• 精度高

• 2s电池充电电压调节±1%

• ±10%充电电流调节

• ±5%输入电流调节

• 安全

• 热调节和热关机

• 输入/电池OVP和OCP

• 转换器mosfet (OCP

• 充电安全定时器

• 包

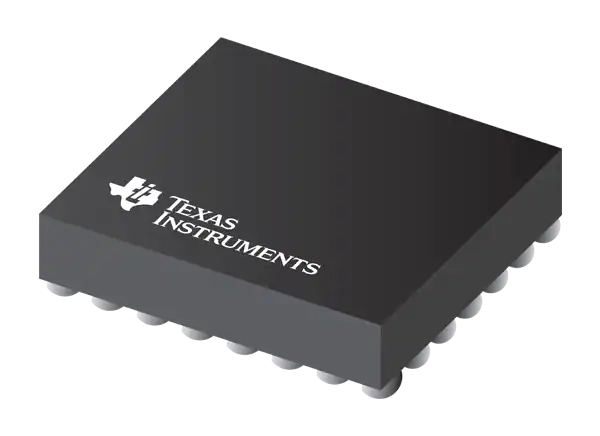

• 56针2.9mm × 3.3mm WCSP

应用程序

• 智能手机

• 平板电脑

• 无线吸尘器

• 医疗设备

• 无人机

• 无线扬声器

• 数码相机

• 移动打印机

• 电子销售点(EPOS)

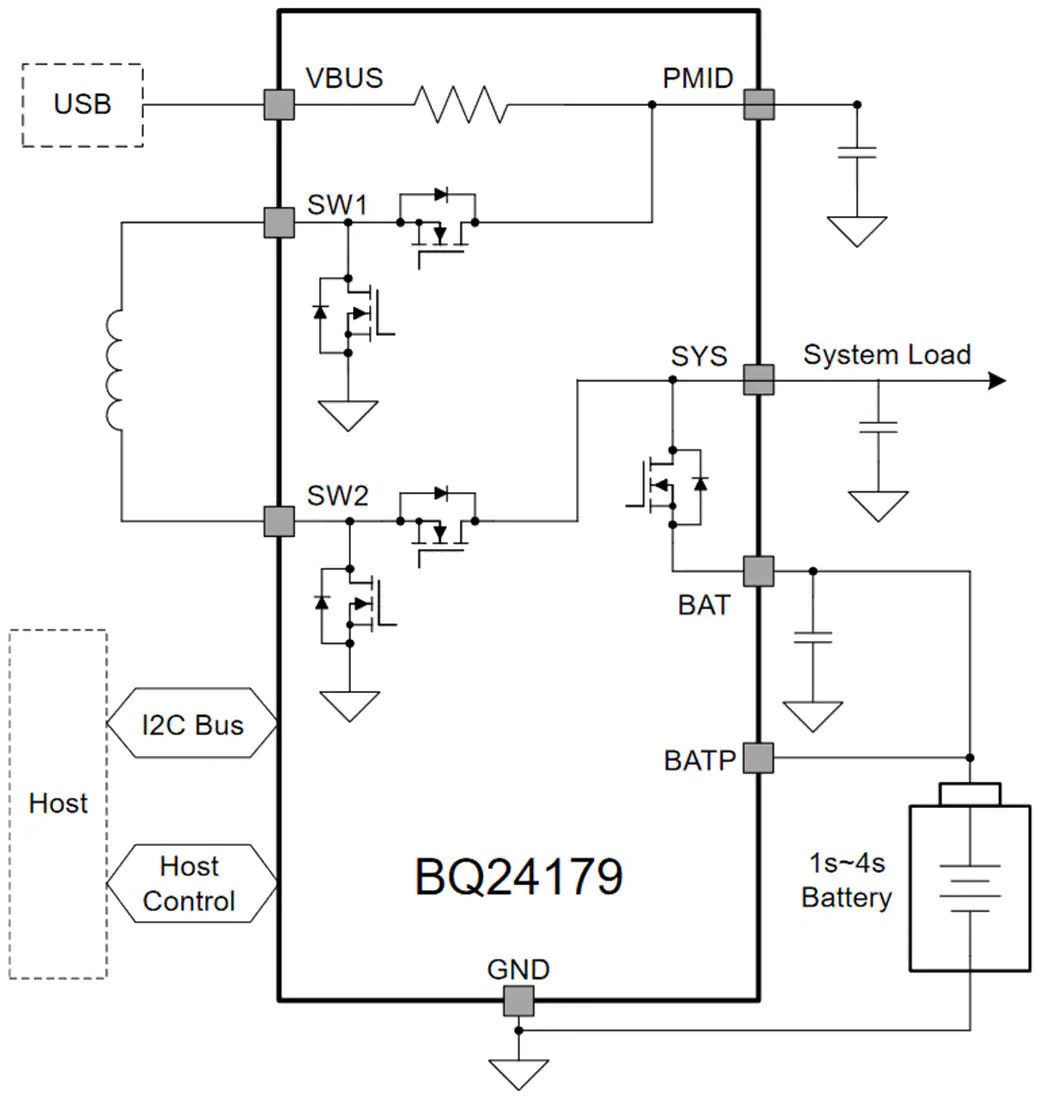

简化的示意图
