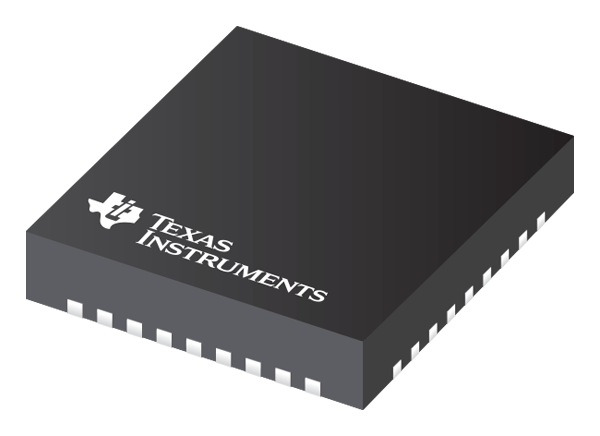

德州仪器DP83TG720S-Q1汽车以太网PHY是一个符合IEEE 802.3bp和Open Alliance的汽车以太网物理层收发器。通过非屏蔽/屏蔽单双绞线提供所有的物理层功能，实现数据的传输和接收。该设备提供xMII灵活性，支持RGMII和SGMII MAC接口。

德州仪器DP83TG720S-Q1符合Open Alliance EMC标准，并可在无屏蔽的双绞线上实现互操作规范。DP83TG720S-Q1是pin-2-pin兼容TI的100Base-T1 PHY使设计可扩展性与单板的两种速度。该设备提供了诊断工具包，具有广泛的实时监控工具、调试工具和测试模式列表。本工具包中首款集成的防静电(ESD)监测工具。它能够在xMII和MDI上计算ESD事件，并通过使用可编程中断提供实时监控。此外，DP83TG720S-Q1还包括一个数据生成器和检查工具，用于生成可定制的MAC数据包，并检查传入数据包的错误。这个特性可以在不依赖MAC的情况下进行系统级数据路径测试/优化。

特性

• 1000年IEEE802.3bp base-t1兼容

• 兼容Open Alliance TC12互操作性和EMC

• 互操作性测试与OA/IEEE兼容的物理

• 兼容UTP(无屏蔽双绞线)的电磁兼容性iv级

• 集成LPF在MDI引脚

• 诊断工具

• 高精度温度监测仪

• 电压监测

• ESD事件监视器

• 数据吞吐量计算器(内置MAC数据包生成器、计数器和错误检查器)

• 链路质量监测

• 电缆开、短故障检测

• 环回模式

• MAC接口- RGMII和SGMII

• 支持3.3V、2.5V和1.8V的I/O电压

• 引脚兼容TI的100BASE-T1 PHY

• 100BASE-T1和1000BASE-T1的单板设计，需要更改BOM

• 省电功能

• 备用和睡眠

• 本地和远程叫醒

• 25MHz时钟输出源

• VQFN，可湿包装侧面

• AEC-Q100合格

• 内置ESD保护(IEC61000-4-2 ESD:±8kV接触放电)

• -40°C ~ +125°C环境工作温度(温度等级1)

应用程序

• 远程信息控制单元(TCU, TBOX)

• 网关和车身控制

• ADAS(激光雷达、雷达和前置摄像头)

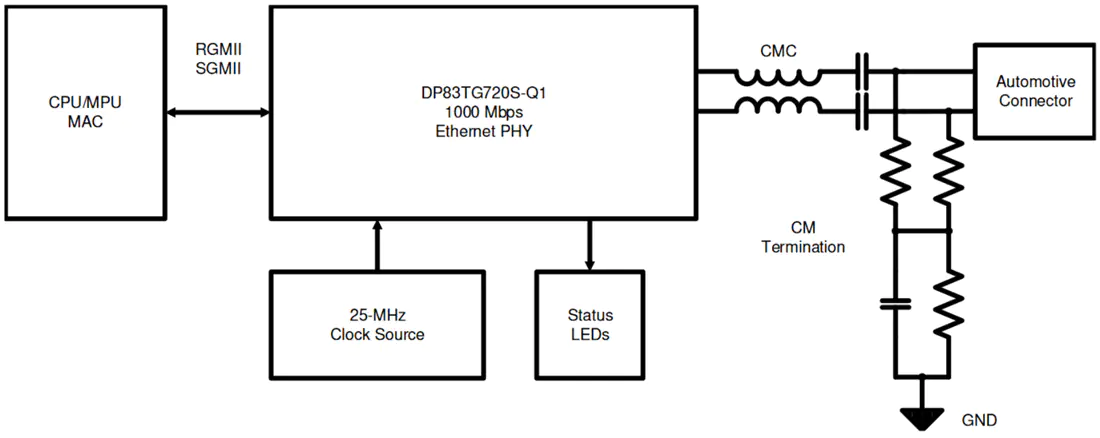

简化的示意图
