德州仪器TPA6205A1 1.25W Mono全差分放大器设计用于驱动至少8欧姆阻抗的扬声器，同时在大多数应用中消耗总印刷电路板(PCB)面积小于37mm2 (ZQV封装选项)。该设备工作在2.5V到5.5V之间，只吸收1.7mA的静态电源电流。TPA6205A1有2mm × 2mm的MicroStar Junior BGA封装和3mm × 3mm的QFN (DRB)封装。TPA6205A1具有从90Hz到5kHz的85dB PSRR，提高rf整流抗扰度，以及较小的PCB面积等特性，使其成为无线手持设备的理想选择。4µs的快速启动时间和最小的pop使TPA6205A1成为PDA应用的理想产品。

特性

• 1.25W到8欧姆从5V电源，THD = 1%(典型)

• 关机引脚有1.8V兼容阈值

• 只有5个外部组件

• 改进的PSRR (90dB)和宽供电电压(2.5V至5.5V)直接电池运行

• 全差分设计减少射频整流

• 改进的CMRR消除了两个输入耦合电容

• C((旁路))是可选的，由于全差动设计和高PSRR

• 1.7mA的典型低供电电流

• 关闭当前<10µ

• 可采用3mm × 3mm QFN包装(DRB)

• 8针PowerPAD MSOP (DGN)

• 2毫米x 2毫米MicroStar Junior BGA包(ZQV)

应用程序

• 专为无线手持设备、pda和其他移动设备设计

• 兼容低功耗(1.8V逻辑)I/O门限控制信号

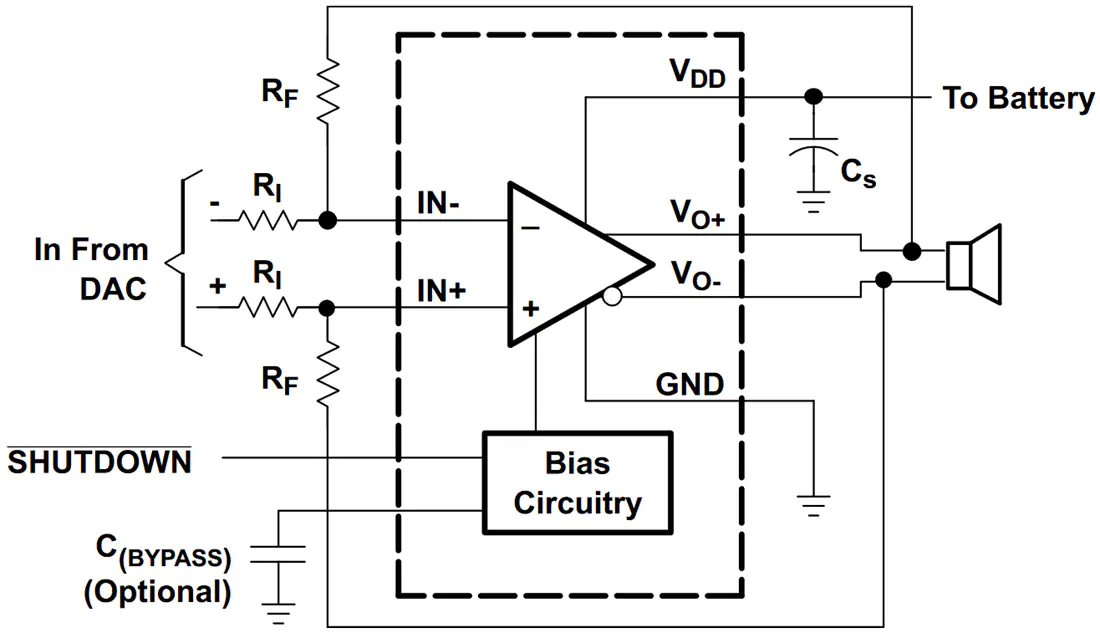

原理框图
