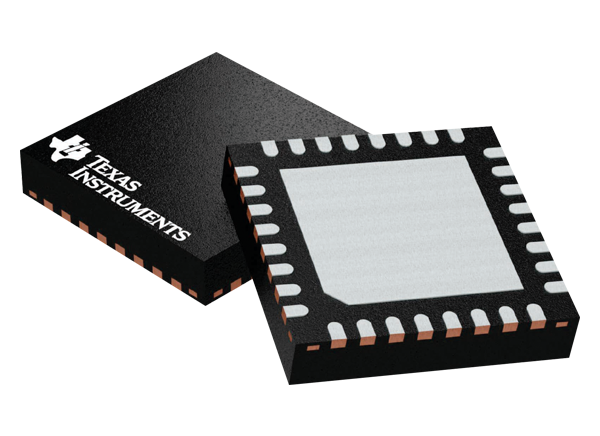

德州仪器TPS92390 Boost/SEPIC LED驱动器是一款带有Boost控制器的汽车高效LED驱动器。四个高精度电流接收器支持移相，可根据使用的通道数量自动调整。LED亮度可通过I2C接口或PWM输入进行全局控制。升压控制器具有自适应的输出电压控制基于净空电压的LED电流汇。这种特性通过在所有条件下将升压调节到最低的足够水平，从而最大限度地减少功耗。TPS92390的宽范围可调频率，可避免对调幅无线电波段的干扰。德州仪器TPS92390支持内置混合PWM调光和模拟电流调光，可降低EMI，延长LED寿命，并提高总光效率。

特性

• 输入电压工作范围3V ~ 48V

• 4个高精度电流接收器

• 每个电流接收器的直流电流高达200mA

• 电流匹配1%(典型)

• 调光比32 000:1，采用152Hz LED输出PWM频率

• 高达16位LED调光分辨率I(2)C或PWM输入

• 8可配置LED字符串配置

• 自动移相PWM调光

• 12位模拟调光

• 切换频率100kHz至2.2MHz

• 增强扩频以降低电磁干扰

• 从外部时钟升压同步输入来设置升压开关频率

• 高达48V V(OUT)升压或SEPIC DC/DC控制器

• 切换频率100kHz至2.2MHz

• 增强扩频以降低电磁干扰

• 从外部时钟升压同步输入来设置升压开关频率

• 广泛的故障诊断

应用程序

• 背光的

• 监控

• 电视

• 医学显示

• 控制面板中的工业背光系统

• 工业电脑

• 测试和测量设备

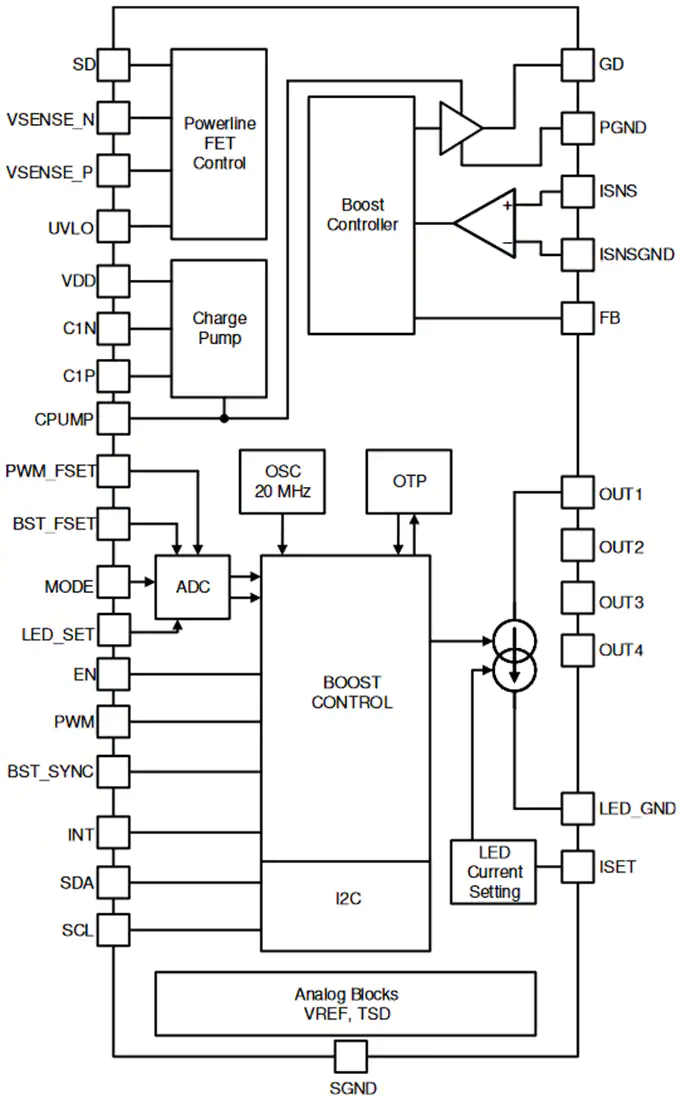

原理框图
