德州仪器PCI1520双插槽卡总线控制器是为了满足PCI到CardBus桥的PCI总线电源管理接口规范而设计的。它是一款超低功耗、高性能的PCI-to-CardBus控制器，支持两个独立的卡插座，符合PC卡标准(修订版7.1)。PCI1520提供的特性使其成为笔记本电脑和台式电脑中PCI和PC卡桥接的最佳选择。1997年的PC卡标准保留了PCI本地总线规范中定义的16位PC卡规范，并定义了新的32位PC卡，CardBus，能够在33MHz的完全32位数据传输。PCI1520支持任意组合的16位和CardBus PC卡在两个插座，供电5V或3.3V，根据需要。

德州仪器PCI1520符合PCI本地总线规范，其PCI接口既可以作为PCI主设备，也可以作为PCI从设备。PCI总线掌握在CardBus PC卡桥接事务期间启动。PCI1520还符合PCI总线电源管理接口规范(修订1.1)。

特性

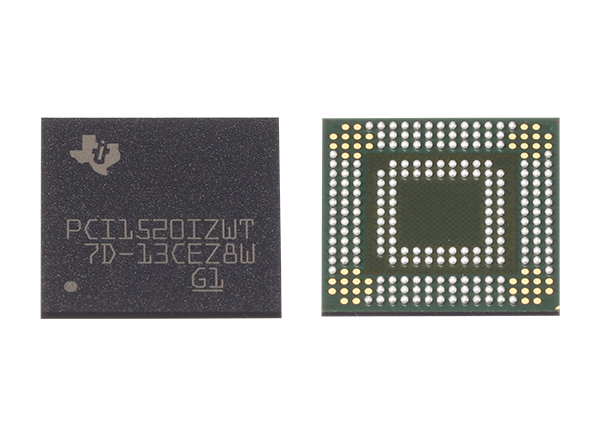

• 一个208端低轮廓QFP (PDV)或209端MicroStar BGA 球栅阵列(GHK)包

• 2.5V核心逻辑和3.3V I/O，兼容3.3V和5V PCI信令环境的通用PCI接口

• 集成的低压电压调节器(LDO-VR)消除了对外部2.5V电源的需求

• 混合匹配5V/3.3V 16位PC卡和3.3V CardBus卡

• 两个PC卡或CardBus插槽热插拔

• 串口连接TI TPS222X双槽位PC卡电源开关

• 突发传输，最大限度地利用CardBus卡实现数据吞吐量

• 中断配置:并行PCI、串行PCI、并行ISA、串行ISA

• 串行EEPROM接口，用于加载子系统ID和子系统厂商ID

• 流水线架构，从cardbus到pci和pci到cardbus的吞吐量超过130Mbps

• 最多5个通用I/ o

• 可编程输出选择CLKRUN\

• 多功能PCI设备，每个插座有单独的配置空间

• 每个16位接口可提供5个PCI内存窗口和2个I/O窗口

• 两个I/O窗口和两个内存窗口可用于每个CardBus套接字

• 可交换卡架构(ExCA)兼容寄存器被映射到内存和I/O空间中

• Intel 82365SL- df和82365SL寄存器兼容

• Ring指示，SUSPEND\， PCI CLKRUN\， CardBus CCLKRUN\

• 插座活动LED终端

• PCI总线锁(lock \)

• 先进的四分之一微米，超低功耗CMOS技术

• 内环振荡器

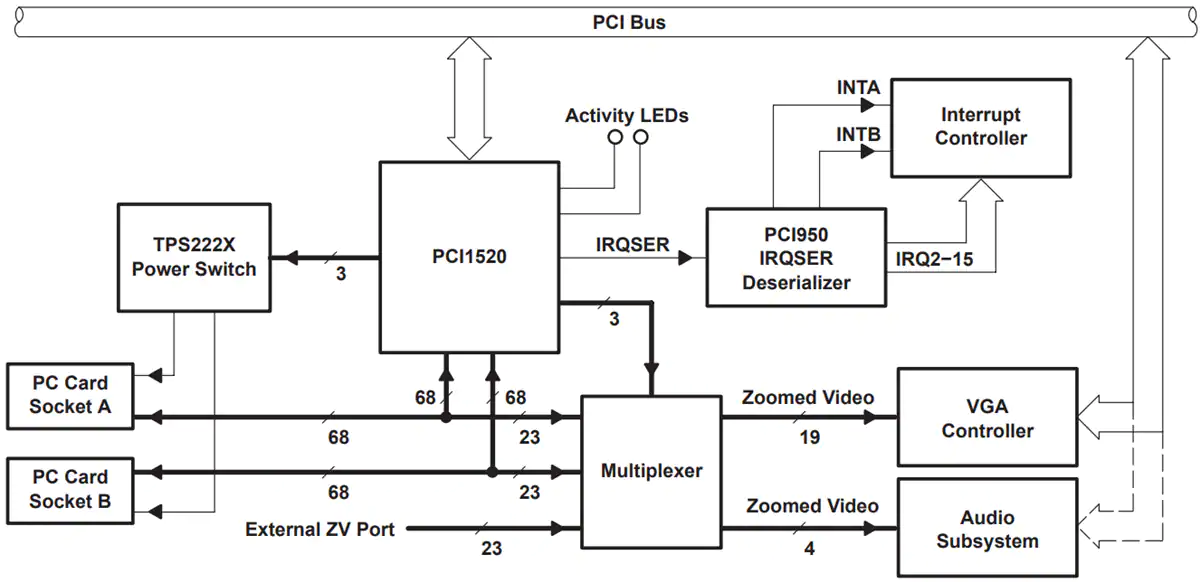

简化框图
