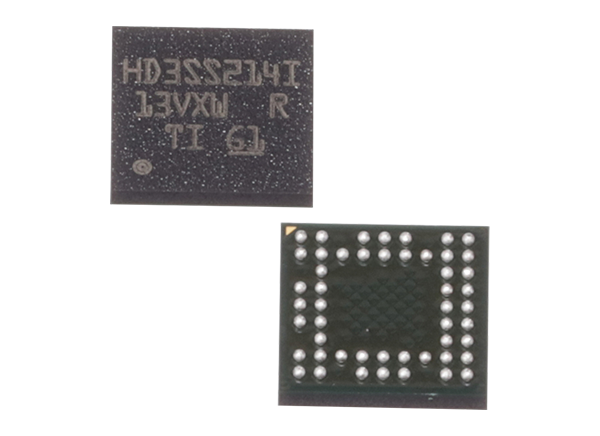

德州仪器HD3SS214 8.1Gbps显示端口差分开关是一个高速无源开关，能够切换两个全显示端口4 lane端口从两个源之一到一个目标位置的应用程序。它还将一个源切换到两个接收器中的一个。对于显示端口应用，HD3SS214支持nFBGA ZXH包中辅助(AUX)、显示数据通道(DDC)和热插拔检测(HPD)信号的切换。

一个典型的应用程序是包含两个gpu的主板，需要驱动一个DisplayPort接收器。GPU由Dx_SEL引脚选择。另一个应用是当一个源需要在两个接收器之间切换时。一个例子是侧连接器和对接站连接器。使用Dx_SEL和AUX_SEL引脚控制开关。德州仪器HD3SS214的单电源电压为3.3V，可在-40°C至105°C的工业温度范围内工作。

特性

• 兼容显示接口1.4电气标准

• 2:1和1:2交换，支持高达8.1Gbps的数据速率

• 支持HPD、AUX、DDC切换

• 8GHz宽差BW

• 优秀的动态电气特性

• V(DD)工作范围3.3V±10%

• 扩展工业温度范围-40°C至105°C

• 5mm x 5mm, 50球nFBGA封装

• 输出使能(OE)引脚关闭开关，节省电源

• 电力消耗

• 活动<2兆瓦的典型

• 备用<10µW典型(OE = L时)

应用程序

• 电脑,笔记本电脑

• 平板电脑

• 连接外围设备,打印机

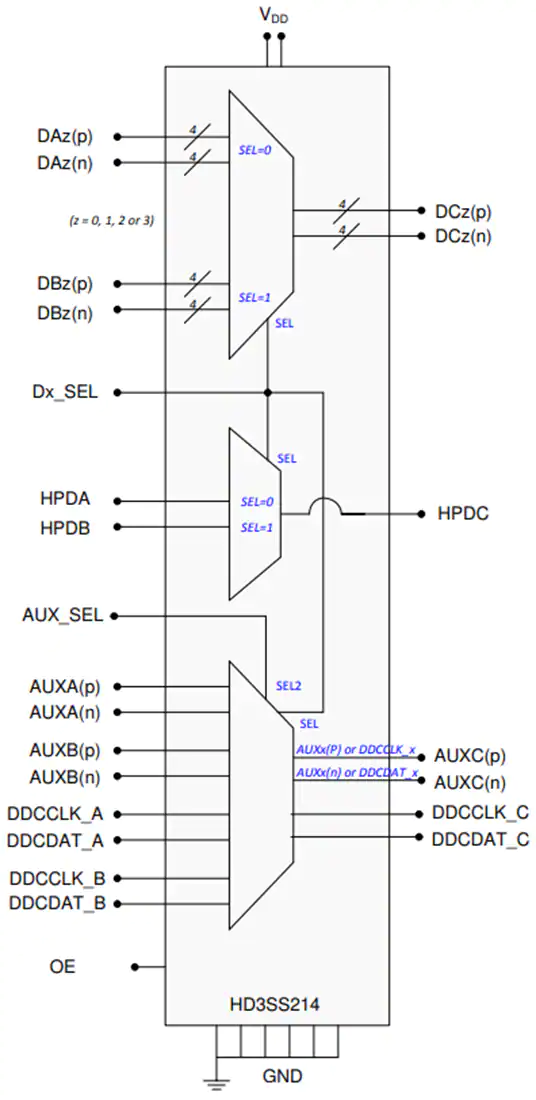

原理框图
