德州仪器HD3SS212 5.4Gbps显示端口差分多路复用器是一种高速无源开关，能够在应用程序中从两个源之一切换到一个目标位置的两个全显示端口4 lane端口。对于显示端口应用程序，HD3SS212也支持辅助(AUX)和热插拔检测(HPD)信号的切换。HPD路径是一个缓冲器，需要125k欧姆下拉电阻上的HPDC线路。

典型的应用程序是包含两个gpu的主板，需要驱动一个DisplayPort接收器。GPU由Dx_SEL引脚选择。德州仪器HD3SS212采用48球nFBGA封装，可在-40°C至105°C的全工业温度范围内单电源电压3.3V下工作。

特性

• 兼容显示接口1.2电气标准

• 2:1切换支持高达5.4Gbps的数据速率

• 支持HPD切换

• 宽-3dB差分BW超过5.4GHz

• 卓越的动态特性(2.7GHz)

• 相声= -50分贝

• 隔离= -22分贝

• 插入损耗= -1.4dB

• 回波损耗= - 11db

• 最大位位倾斜= 4ps

• V(DD)工作范围3.3 V±10%

• 小5mm × 5mm × 1mm, 48球nFBGA封装

• 输出使能(oe)引脚关闭开关省电

• 电力消耗

• HD3SS212 <10兆瓦(备用<当OE = L时30µW)

应用程序

• 电脑,笔记本电脑

• 平板电脑

• 连接外围设备,打印机

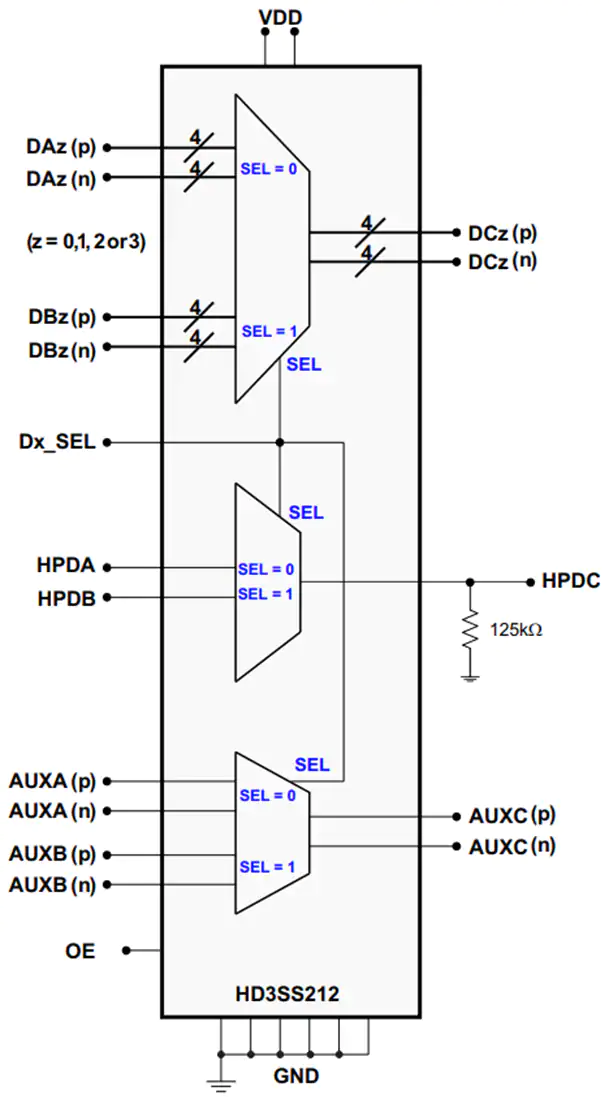

原理框图
