美国芯源系统(MPS) MagAlpha MA780低功率角度传感器用于检测永磁体的绝对角度位置。例如，在旋转轴上的直径磁化圆柱。该传感器具有能量循环能力，适用于需要低平均功率的应用。计时可以通过芯片上的时钟或外部控制器来控制。标志可用于检测角度变化的可定义量。MA780支持广泛的磁场强度和空间配置。支持轴端和离轴(侧轴安装)配置。片上非易失性存储器(NVM)为配置参数提供存储，包括参考零点位置、功率循环参数和影响输出分辨率的滤波窗口。

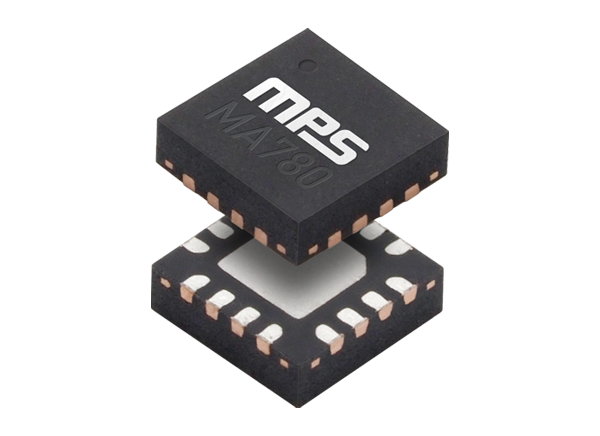

单片电源系统(MPS) MagAlpha MA780低功率角度传感器可在3mm x 3mm QFN-16封装。

特性

• 8位到12位分辨率的绝对非接触式角度编码器

• 空闲模式下的电流消耗

• 有源模式下10mA的电流消耗

• 内部或外部电源循环控制

• 更换旗帜警告

• 用于数字角度读出和芯片配置的SPI串行接口

• 3.3 v电源

• 工作温度-40℃~ +125℃

• QFN-16 (3mmx3mm)包装

应用程序

• 通用的角度测量

• 电池驱动的设备

• 多圈编码器

• 低功率旋转旋钮接口

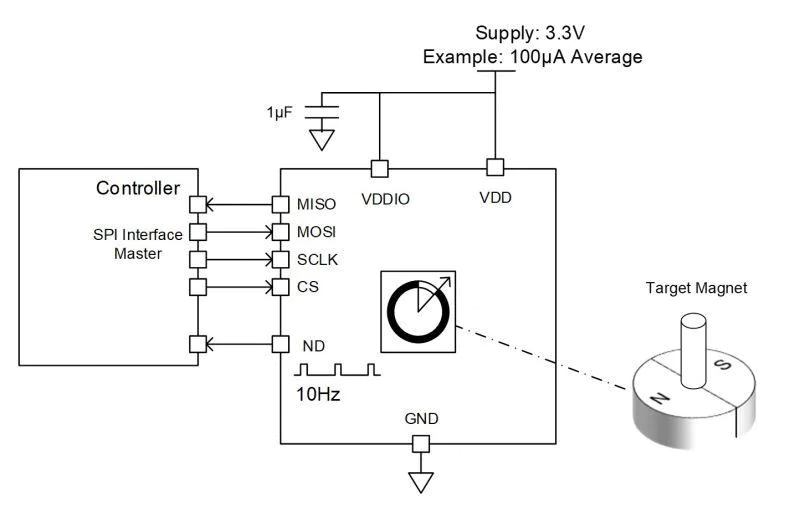

典型应用电路
