ams OSRAM AQAA-20 BELAGO 1.1点投影仪是一款专为立体成像和结构化光平台设计的红外点图案照明设备，具有眼睛安全功能。它可以产生无焦点、高对比度的点图案，算法可以使用它来处理低纹理的情况，并实现高精度的深度图。网点模式的另一个好处是减少了执行深度计算所需的计算负载。欧司朗AQAA-20 BELAGO 1.1型点状照明器采用微型封装，与标准无铅回流工艺兼容。因此，它可以成功地用于各种3D传感平台，从移动到物联网到机器人，无论是立体成像还是结构光。AQAA-20 BELAGO 1.1发射器投射5k点，无聚焦，在940nm的随机模式。

特性

• 高对比度，5k随机网点图案

• 无焦点网点图案投影

• 光电效率高

• 使用电阻性ITO保护眼睛

• 可实现快速准确的深度感知

• 低功耗的移动和墙上插电平台

• 易于在各种平台上实现，如移动、物联网和机器人

• 集成的眼睛防护

应用程序

• 3D相机(立体成像和结构光)

• 移动设备

• 工业的访问控制

• 安全支付站

• 机器人

规范

• 工作电压:1.6V ~ 2.2V

• 当前操作:425 ma

• 连续功耗:1000mW

• 水平场照度(FOI) 50%: 57°至65°，典型61°

• 垂直FOI 50%: 74°到82°，典型的78°

• 点数:4700 @相机FOV 56°x 74°

• 波长:932nm ~ 948nm @ 350mA, 25℃;940纳米的典型

• 光谱宽度:0nm ~ 3nm @ 350mA, 25°C;1.5纳米的典型

• 波长随温度变化:0.065nm/°C

• 热阻:26 k / W

• 光源:VCSEL

• 图案旋转:15°±1.5°(测试值)

• 工作温度:0℃~ +80℃

• 存储温度:-40℃~ +80℃

• 湿度敏感性等级:3MSL (JESD22-A113D)

• 尺寸:4.2mm x 3.6mm x 3.325mm

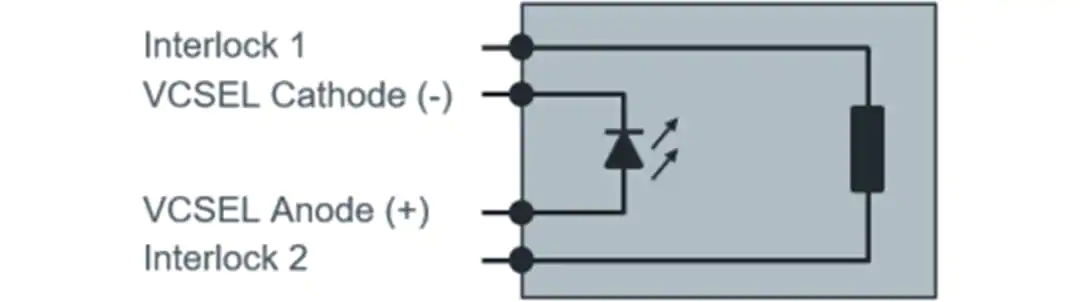

框图

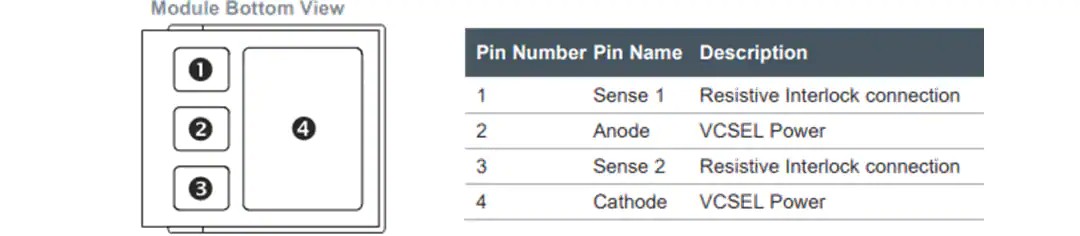

销名称

尺寸
