Melexis MLX90392 Triaxis 微功率磁强计是一款可编程传感器IC，提供16位输出，与沿XYZ轴感知的磁通密度成比例，以及温度输出信号。MLX90392基于Melexis专利的Triaxis技术。通过选择要测量的轴，原始数据可以作为输入，由外部微控制器进行进一步的后处理，使该设备适用于诸如操纵杆、旋转旋钮、线性行程和复杂的3D位置传感等应用。

MLX90392有两种磁性变种:

• ±5mT范围低噪音应用(MLX90392ELQ-AAA-010-xx)

• ±50mT范围用于位置传感器应用(MLX90392ELQ-AAA-011-xx)

Melexis MLX90392三轴位置传感器采用2.0mm x 2.5mm UTDFN-8封装，非常适合空间受限的应用。

特性

• 动态可编程参数

• 0mT至5mT/5mT至50mT的磁性范围

• Triaxis霍尔技术

• ±5mT变异1µTrms

• ±50mT变异为7µTrms

• 微功率

• 功率下降电流为1.5µA

• 供电电压为1.8V

• 可选择的模式

• 单一的测量

• 连续模式高达1.4kHz (XYZ)

• 运动领域

• 轴上

• 离轴

• 操纵杆

• 线性

• 集成温度传感器

• 数字16位磁温输出(XYZT)

• (2) C输出接口;1.4 khz数据速率

• 工作温度范围-40℃至+85℃

• 2.0mm x 2.5mm x 0.4mm UTDFN-8封装(JEDEC合格)

应用程序

• 电动工具

• 家庭安全

• 防篡改能源计量

• 白色家电

• 电脑外围设备

• 游戏操纵杆

文档

• 数据表

• 产品简短

• 应用手册

• 三轴位置传感器选择指南

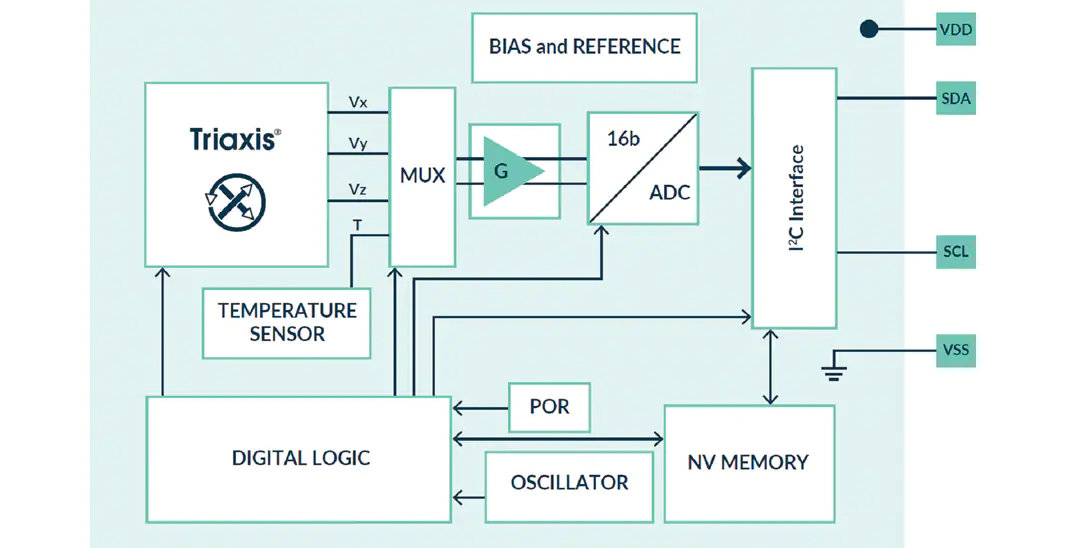

框图

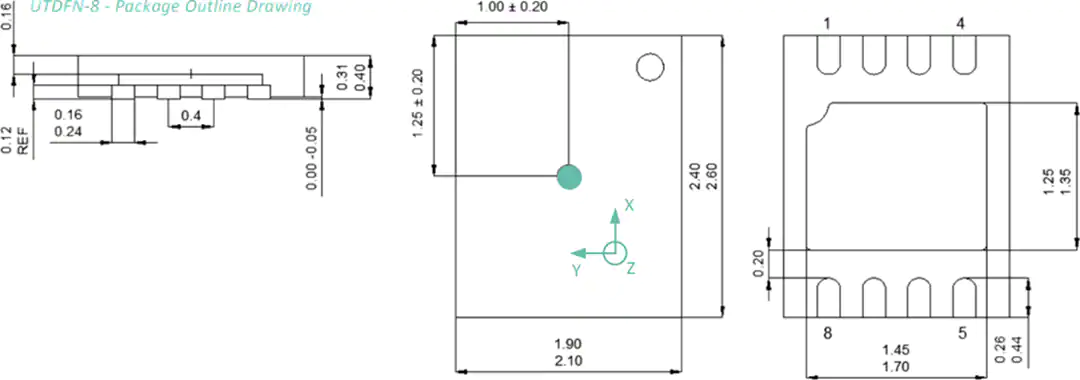

尺寸
