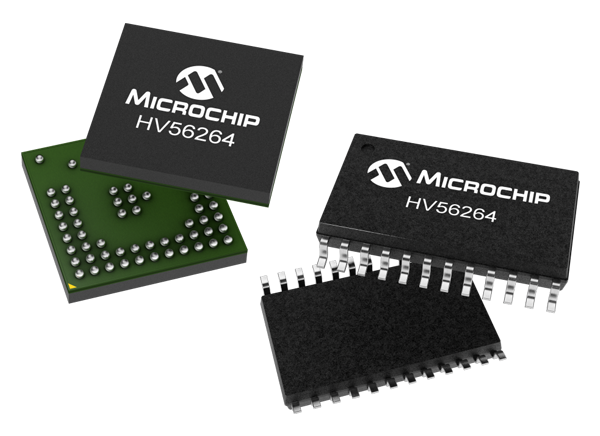

Microchip Technology HV56264 Quad High Voltage Amplifier Array IC具有225V的高压电源和5.0V的低压电源。放大器阵列IC的输入电压范围为0V至3.3V，输出摆幅范围为1.0V至VPP - 10V，具有3mA的汇聚/源电流能力。

Microchip HV56264阵列IC设计的最大性能与最小的高压电流。每个通道的高压电流小于75μA。HV56264可在60 ld TFBGA包中获得。

特性

• 四个独立的高压放大器

• 输出电压摆动

• 11V/µs输出旋转速率

• 高压电源的最大工作电流

• 宽工作闭环增益范围50至100V/V

• 150kHz， -3dB带宽与15pF负载

• AEC-Q100合格

• 60 ld TFBGA (6.0mm x 6.0mm)包装

应用程序

• 可调谐激光器

• 微机电系统(MEMS)驱动器

• 测试设备

• 压电换能器驱动程序

框图

包类型
